PCB（Printed Circuit Board，印刷電路板）作為電子制造行業中的核心部件，其生產過程涉及多個環節和精細工藝。在這個過程中，拼板和板邊處理被視為不可或缺的重要步驟，它們不僅可以提高生產效率，還能夠保障產品的質量和美觀度。本文將深入探討PCB生產中為何需要進行拼板和板邊處理，并分析這些處理所帶來的諸多好處。
拼板的目的與好處

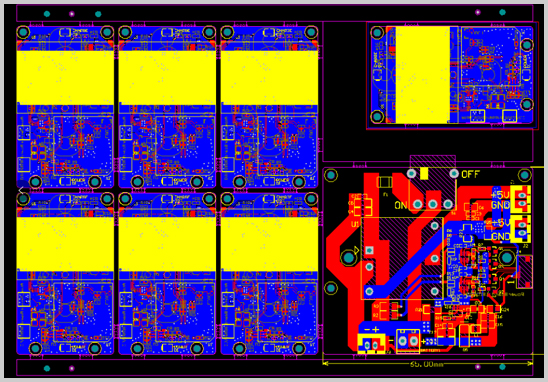

拼板是將多個單板按照一定的排列方式組合在一起，形成一個較大的板面進行生產的過程。在PCB生產中，拼板具有以下重要作用和好處：
1. 提高生產效率： 通過拼板，可以將多個單板一次性完成生產流程，如鉆孔、電鍍、蝕刻等。這樣不僅可以減少設備調整時間和人工操作次數，還能降低生產過程中的物料損耗，從而顯著提高生產效率。
2. 節約材料成本： 拼板能夠更充分地利用原材料，減少邊角料的浪費。在PCB生產中，許多原材料如銅箔、基板等都是按照標準尺寸采購的，通過拼板可以更加合理地規劃板材的使用，降低材料成本。
3. 方便后續加工： 拼板后的PCB在后續加工過程中，如SMT貼片、插件、測試等，可以實現批量操作，提高加工效率。同時，拼板也有助于保持各單板之間的一致性，減少因單獨處理而導致的品質差異。
4. 增強結構穩定性： 拼板后的PCB具有更好的整體結構穩定性。在生產過程中，如鉆孔、電鍍等環節，拼板可以有效防止單板因受力不均而產生的變形或損壞。
板邊處理的目的與好處
板邊處理是對PCB的邊緣進行加工處理，以達到特定的功能和效果。在PCB生產中，板邊處理同樣具有重要地位，其好處主要體現在以下幾個方面：
1. 防止毛刺和披鋒： 在PCB生產過程中，尤其是鉆孔、切割等環節，容易產生毛刺和披鋒。這些毛刺和披鋒不僅影響PCB的外觀質量，還可能導致電路短路等功能性問題。通過板邊處理，如倒角、去毛刺等工藝，可以有效消除這些潛在的質量隱患。
2. 提高絕緣性能： 板邊處理可以增強PCB邊緣的絕緣性能。在PCB設計中，邊緣區域往往分布著重要的電路和元件，如果邊緣處理不當，可能導致電路間的漏電或擊穿現象。通過適當的板邊處理，如涂覆絕緣材料或增加邊緣間距，可以提高PCB的絕緣性能，確保電路的穩定運行。
3. 便于插件和安裝： 板邊處理可以為PCB的插件和安裝提供便利。例如，在PCB邊緣設置定位孔、插槽等結構，可以方便地與外部設備或部件進行連接和固定。此外，適當的板邊處理還可以提高PCB的插拔性能和耐磨性。
4. 增強美觀度： 板邊處理對于提升PCB的整體美觀度也具有積極作用。通過倒角、拋光等工藝處理，可以使PCB邊緣更加光滑、整潔，提升產品的視覺效果和品質感。
拼板與板邊處理的協同作用
在PCB生產中，拼板與板邊處理往往是相互關聯、協同作用的。合理的拼板設計可以為板邊處理提供便利，反之亦然。
例如，在拼板時預留適當的間距和定位孔，可以為后續的板邊處理提供準確的定位和加工基準。同時，板邊處理也可以根據拼板的特點進行優化，如統一處理拼板邊緣的倒角和去毛刺工藝，以提高生產效率和產品質量。
綜上所述，拼板和板邊處理在PCB生產中扮演著至關重要的角色，它們不僅能夠提高生產效率、降低成本，還能夠保障產品的質量和美觀度。通過深入了解拼板和板邊處理的原理和方法，結合生產實際進行優化和改進，可以為電子制造行業的發展注入新的活力。
