在電子產品制造領域，合理的拼板設計與分板工藝直接影響生產效率和產品質量。作為擁有20余年PCBA加工經驗的深圳宏力捷電子，我們將為您解析專業級拼板分板的核心要點。

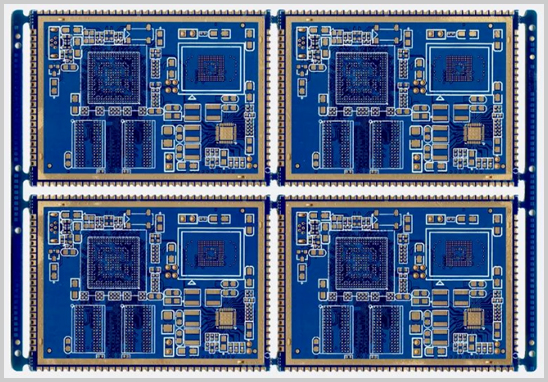

一、PCBA拼板設計規范
1. 標準化尺寸匹配
- 根據SMT設備進板規格設計拼板尺寸
- 常規建議拼板尺寸控制在250mm×150mm以內
- 保留≥5mm工藝邊并設置定位孔
2. V-CUT與郵票孔設計
- V型槽適用于直線分板，深度控制在板厚1/3
- 郵票孔設計需保持0.8-1.2mm間距
- 混合式設計滿足異形板分板需求
3. 元件布局優化
- 關鍵元件距離分板線≥3mm
- 避免在分板線附近放置精密元器件
- 特殊元件需預留應力緩沖空間
二、自動化分板工藝流程
宏力捷配備全自動分板設備，實現高精度分板：
1. 激光分板機：±0.05mm精度，無機械應力
2. 銑刀分板系統：支持復雜形狀分板
3. 在線AOI檢測：實時監控分板質量
三、分板工藝質量控制要點
1. 分板后毛刺控制≤0.2mm
2. 板邊平整度誤差＜0.1mm/m
3. 實施100%電性能測試
4. 顯微檢測焊點完整性
四、宏力捷技術優勢
- 20年工藝數據庫支持智能拼板設計
- 日產能達500萬點位的SMT生產線
- IPC-A-610G標準品控體系
- 支持1-40層高精密板加工
通過科學的拼板設計和專業分板工藝，我們成功幫助客戶實現：
- 材料利用率提升15-25%
- 貼片效率提高30%
- 產品不良率降低至0.8%以下
