最近收到兩個PADS客戶輸出gerber文件時出現焊盤丟失的問題，為避免類似問題發生，下面PCB設計公司-深圳宏力捷電子來分享一下PCB設計PADS焊盤丟失、焊盤變形問題發生原因和解決方案。
1、 PCB設計PADS焊盤丟失

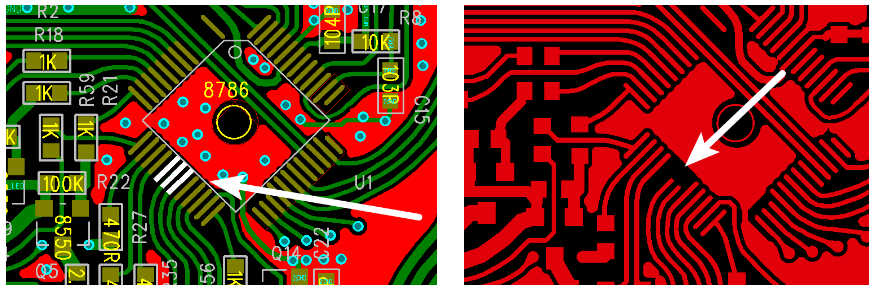

焊盤丟失原因：PADS斜角焊盤在輸出gerber時需要填充，當填充的線過大（比焊盤寬度大）就會出現焊盤丟失。

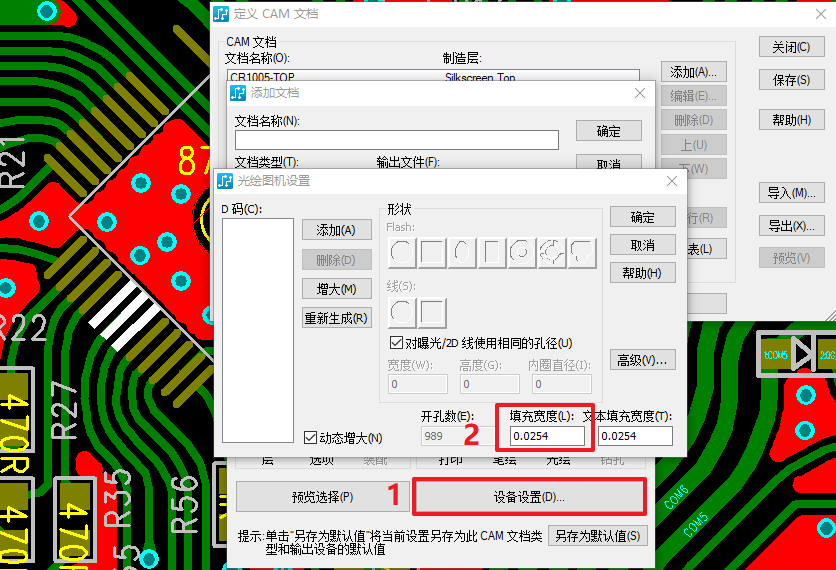

問題解決方法：輸出光繪時將“填充線寬”改小。

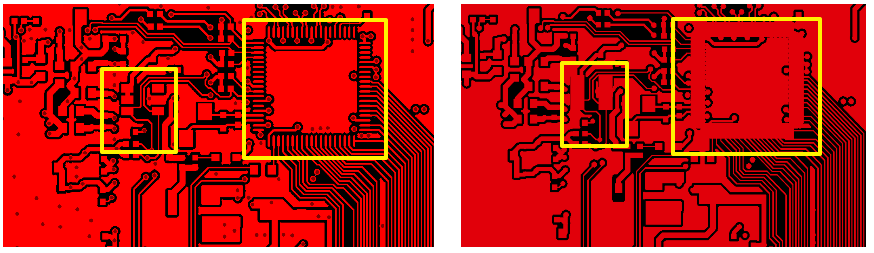

2、 PCB設計PADS焊盤變形
發生原因：輸出gerber D碼錯亂。

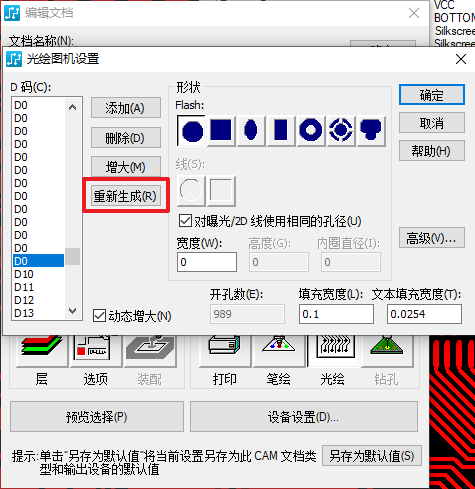

解決方法：重新生成D碼表。
以上就是關于PCB設計PADS焊盤丟失、焊盤變形問題解決方案的介紹，深圳宏力捷電子是一家專業從事電子產品設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板業務。
