PCBA加工是經過SMT和DIP等工藝將所需電子元器件焊接安裝到PCB板上的整個過程。其中會用到各式各樣的電子元器件，接下里深圳PCBA加工廠家-深圳宏力捷電子為大家介紹常用電子元器件。

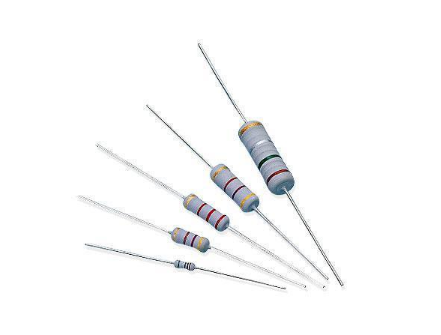

1. 電阻器
電阻器是具有一定電阻值的電子元器件，簡稱電阻，是組成電子電路不可缺少的元件。電阻基本單位是歐姆（Ω），電阻常用下面兩種符號表示。

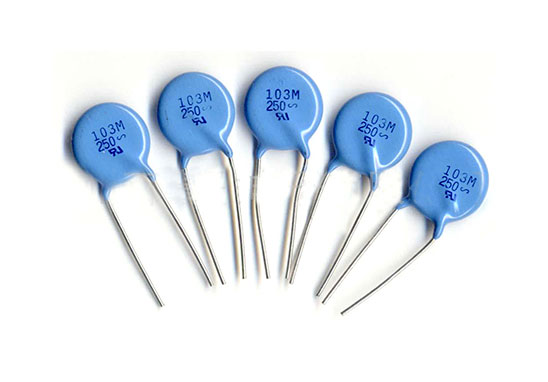

2. 電容器
電容是一種儲能元件，儲存電荷的能力用電容量來標注，基本單位是法拉（F），常用單位是微法（μF）和皮法（pF）。電容器多用于電路的濾波、耦合、調諧、隔直、延時、交流旁路和能量轉換。電容常用下面的符號表示。

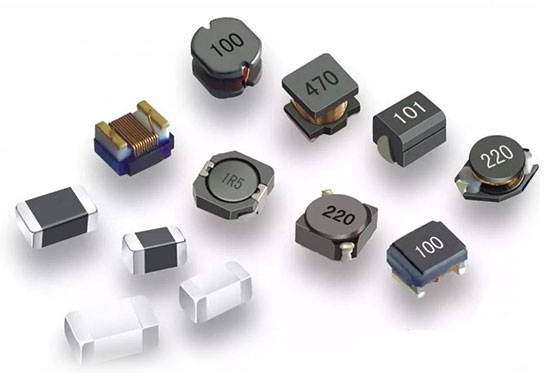

3. 電感線圈
電感器是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它;如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。電感器又稱扼流器、電抗器、動態電抗器。電感線圈與電阻、電容一樣，是電子電路中最常用的元器件之一。基本單位是亨利（H）。電感常用下面的符號表示。

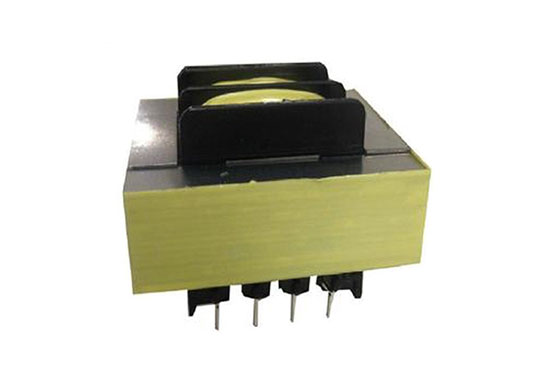

4. 變壓器
在一個鐵芯上繞兩組線圈就構成了變壓器，接在交流電源的線圈（L1）習慣上稱之為初級線圈，與負載相連的線圈（L2）稱次級線圈。變壓器在電路中主要是用來提升或降低交流電壓，或者是進行阻抗變換以滿足不同電路的阻抗匹配。變壓器常用下面符號表示。

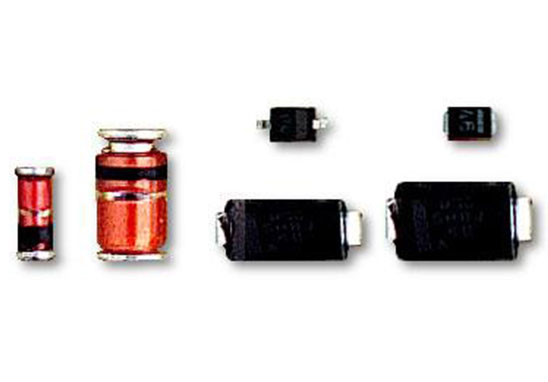

5. 二極管
二極管，是一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流。當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值，產生大量電子空穴對，形成了數值很大的反向擊穿電流，稱為二極管的擊穿現象。二極管常用下面符號表示。

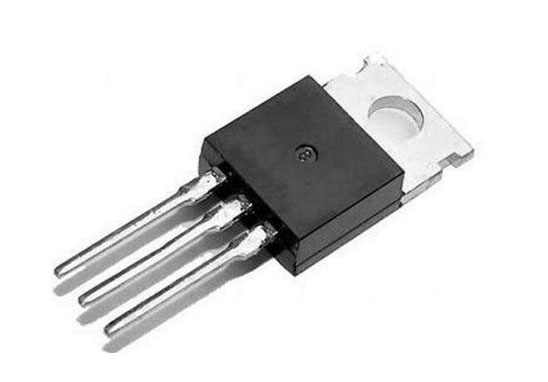

6. 三極管
三極管的全稱應為半導體三極管，也稱為雙極型晶體管或晶體三極管，是一種電流控制電流的半導體器件。其作用是把微弱信號放大成輻值較大的電信號，也用作無觸點開關。三極管常用下面符號表示。

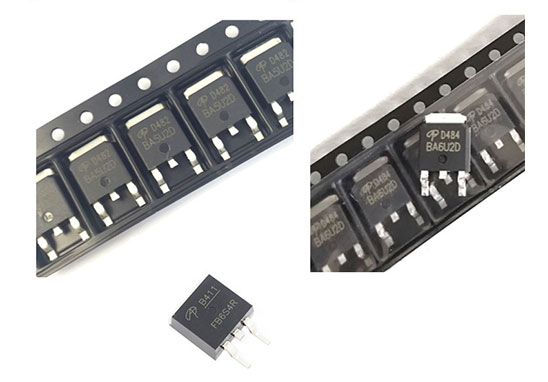

7. 場效應管
場效應晶體管屬于電壓控制型半導體器件。與三極管相比，場效應管具有輸入電阻高、噪聲小、功耗低、熱穩定性好、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，易于做成大規模集成電路，在高頻、中頻、低頻、直流、開關及阻抗變換電路中有廣泛應用。場效應管常用下面符號表示。
以上是PCBA加工中常用到的一些電子元器件，也是最基礎的一些電子元器件，在幾乎所有不同的PCBA加工中均會涉及到上述器件的使用。
