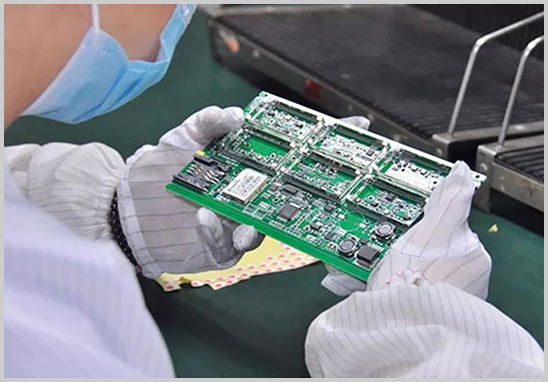

在PCBA生產過程中，確保產品質量的穩定性和一致性是生產中的重中之重。目檢（目視檢測）作為質量控制的重要環節，能夠快速發現生產中的缺陷和問題，從而保障產品的最終品質。本文將詳細介紹PCBA板生產加工中SMT（表面貼裝技術）生產線和DIP（插件技術）生產線的目檢工序流程，并說明其在生產中的重要作用。
SMT生產線的目檢工序流程
SMT生產線主要負責將表面貼裝元件精確地放置到PCB板上，并通過回流焊接進行固定。目檢工序在SMT生產線中通常設置在以下幾個關鍵節點：
- 焊膏印刷后檢測：在焊膏印刷完成后，進行目檢以確認焊膏是否均勻覆蓋了焊盤，避免出現焊膏少量、過多或印刷偏移等問題。
- 貼片后檢測：SMT設備將元件貼裝到PCB板后，進行人工目檢，以確認元件是否存在漏貼、錯貼、偏位或翻轉等問題。此步驟對于確保元件的正確性至關重要。
- 回流焊后檢測：回流焊接完成后進行目檢，查看焊點是否完整、焊接是否牢固，是否存在虛焊、冷焊或橋連等焊接缺陷。
DIP生產線的目檢工序流程
DIP生產線用于將較大的元器件通過插件方式安裝到PCB上，并通過波峰焊接進行固定。目檢工序在DIP生產線中包括以下步驟：
- 插件前檢測：在元器件插入PCB之前進行目檢，確保元器件的型號、規格、極性等符合生產要求。
- 插件后檢測：元器件插入后，在焊接前進行檢查，確保插入深度和元件定位正確，避免錯插或漏插的情況。
- 波峰焊后檢測：波峰焊接后，進行目檢以確認焊點是否飽滿、是否存在焊點空洞、錫橋或虛焊等問題，確保焊接質量穩定。
目檢的重要性和作用
目檢在PCBA生產中的重要性不可小覷。它不僅可以及時發現生產環節中的問題，還可以避免次品流入下一工序，減少返工和浪費。具體而言，目檢在以下幾方面起到重要作用：
- 快速檢測缺陷：人工目檢靈活性高，能夠迅速識別設備可能未檢測到的細微問題。
- 提高產品合格率：通過目檢篩選出問題產品，確保流入下一工序的都是符合標準的產品。
- 節約生產成本：及時發現并糾正問題可以減少返工和修理的成本，提升整體生產效率。
一站式PCBA代工代料服務
在介紹了PCBA目檢工序的重要性后，我們自豪地推廣公司的一站式PCBA代工代料服務。作為一家經驗豐富的電子制造服務提供商，我們致力于為客戶提供高效、全面的生產解決方案，包括從PCB設計、元器件采購到PCBA加工和目檢檢測的一條龍服務。
我們的優勢：
- 全流程品質管理：從原材料到成品，全程嚴格把控，確保每一個環節符合行業最高標準。
- 專業技術團隊：資深工程師和質量管理人員全程支持，提供技術咨詢和工藝優化建議。
- 高效交付：先進的生產設備和優化的工藝流程，確保項目按時交付，滿足客戶的時間要求。
- 靈活定制服務：根據客戶需求定制解決方案，靈活應對不同產品的生產要求。
選擇我們的一站式PCBA代工代料服務，不僅能夠享受到高效的生產和高標準的質量管理，還能降低生產成本、簡化供應鏈流程。我們期待與您的合作，共同創造更高的價值！
