本文深圳宏力捷通過圖文結合的方式為大家介紹印刷電路板(PCB)制作，包含使用
PCB設計軟件PROTEL布線知識、雕刻機制作PCB等信息。
3-3 PROTEL PCB布線圖繪制

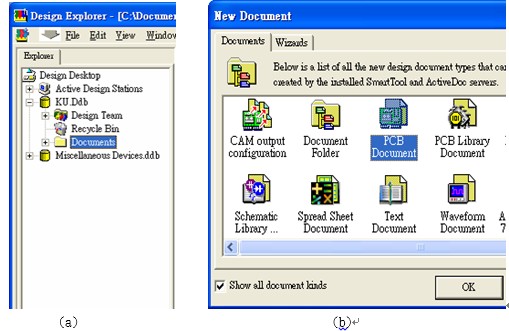

再次回到主目錄Documents資料夾中，選取File主功能表下之New命令，點選PCB Document后按OK，如下圖13。會出現未命名之PCB檔(PCBX.PCB檔，X為數字)，修改PCB檔名稱，副檔名.PCB勿改。
圖13 專案下建立PCB布線圖檔

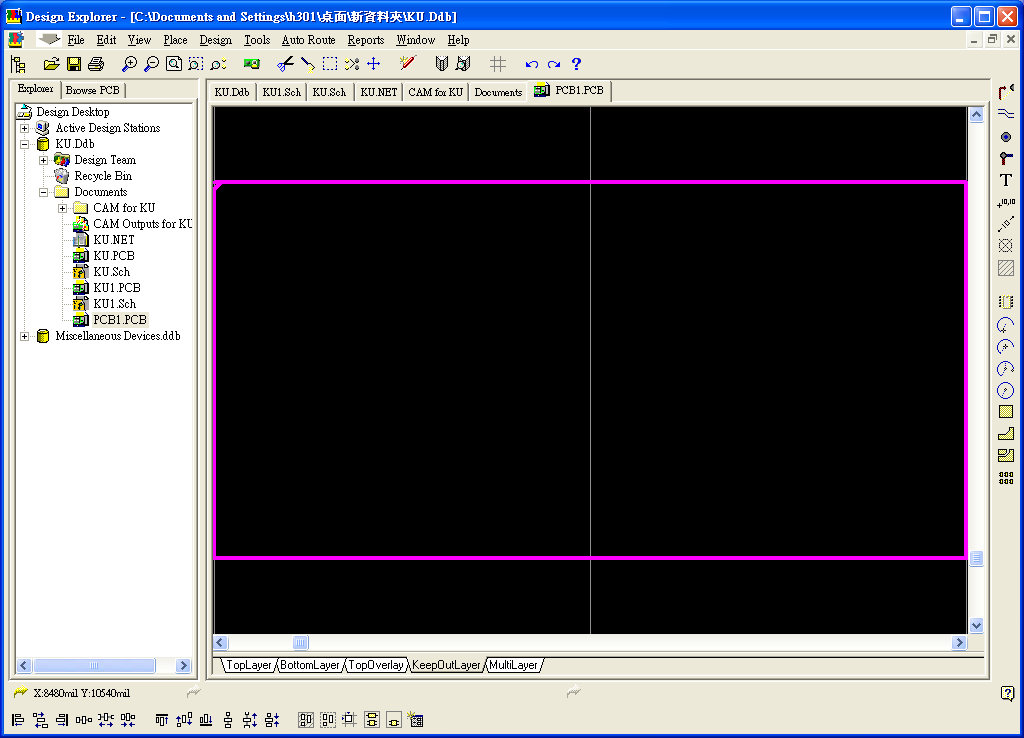

雙擊新命名之PCB檔，進入PCB布線畫面，先點選畫面下方之KeepOutLayer頁面標籤，再用畫面右側之繪圖線畫出邊框線，如圖14。畫面一樣用PageUp或PageDown調整至適合大小做繪圖。
圖14 邊框

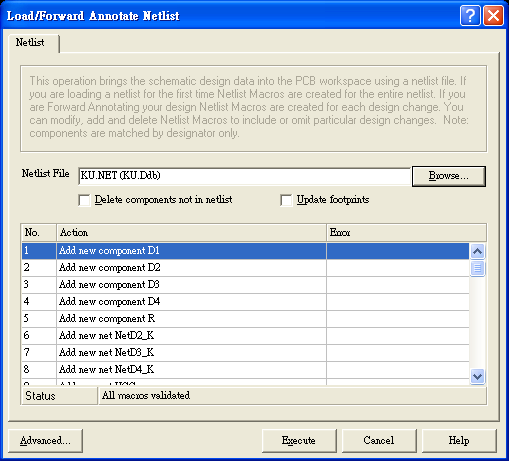

接著在上方主目錄中選取Design中的Load Nets后，會出現如圖15所示之對話框。選取右方Browse讀取NET檔，下方出現All macros validated，確認無誤后，按Execute匯入PCB，如圖3-15。
圖15 匯入NET檔

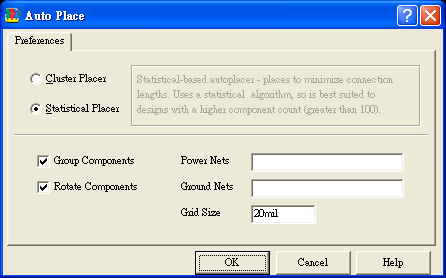

在匯入PCB后，選到上方主選單中Tools→Auto Placement→Auto Placer..選項后，會出現自動排列的對話框，點選Statistical Placer之選項后按OK，如圖16。
圖16 自動排列對話框

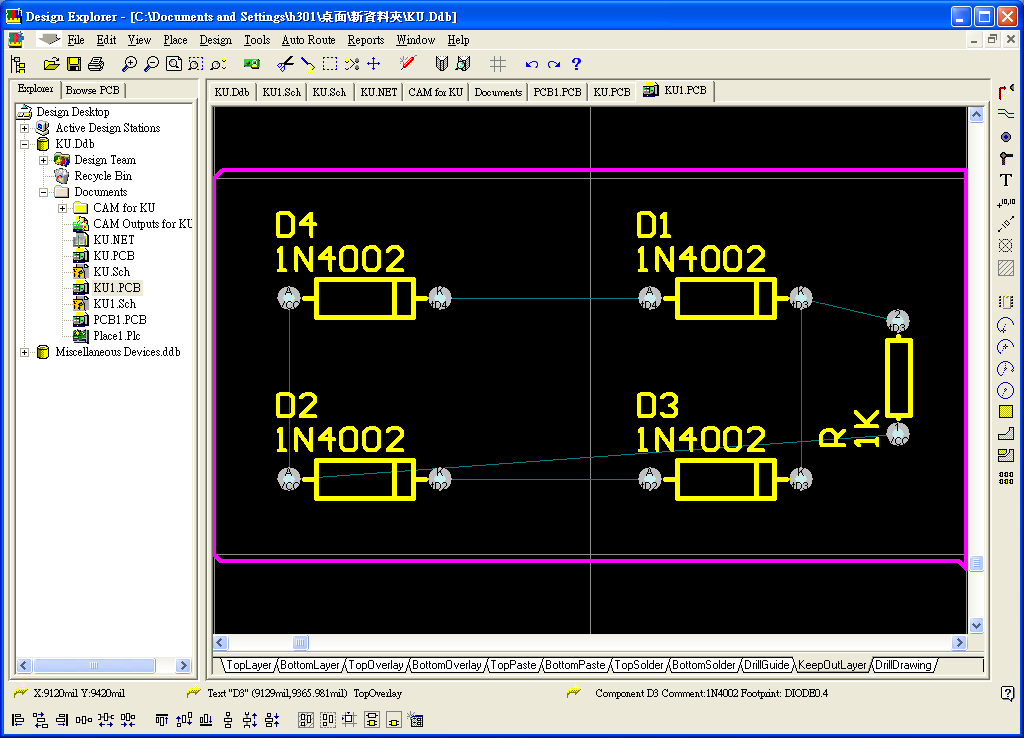

因通常排列后無法達到我們預設零件位置的標淮，故以手動方式將零件加以調整，零件的擺設方向可由滑鼠點擊該零件不放，再以空白鍵每次改變90度，來決定該零件方向，如圖17。
圖17 排列完成

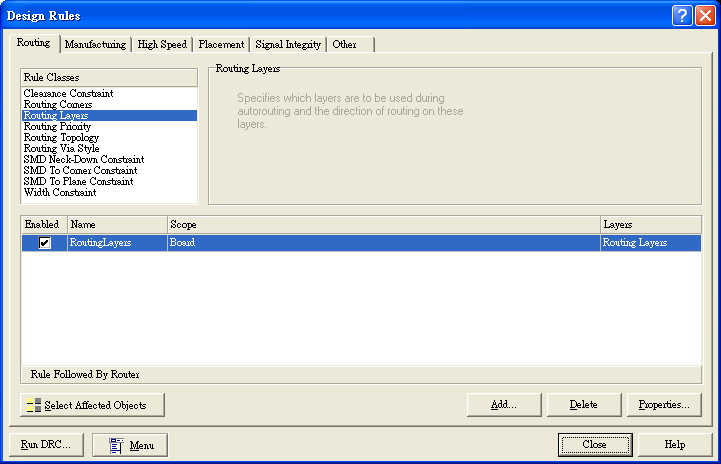

因列舉電路不是很複雜關系，所以我們用單面版就可以布線完成，而通常PROTEL里預設版面是以雙面來進行布線，所以我們要選擇成單面布線。選擇上方主目錄中Design→Rules出現對話框后，選到Routing Layers后，進入右下角的設定Properties，如圖18。
圖18 進入設定

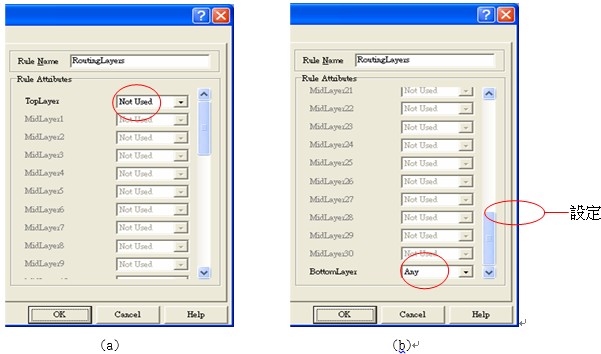

把頂層布線TopLayer下拉式選單選成NotUsed，如圖3-19(a)，再把底層布線BottomLayer選成Any再按OK后完成更改設定，如圖3-19(b)。
圖19 上下層版設定

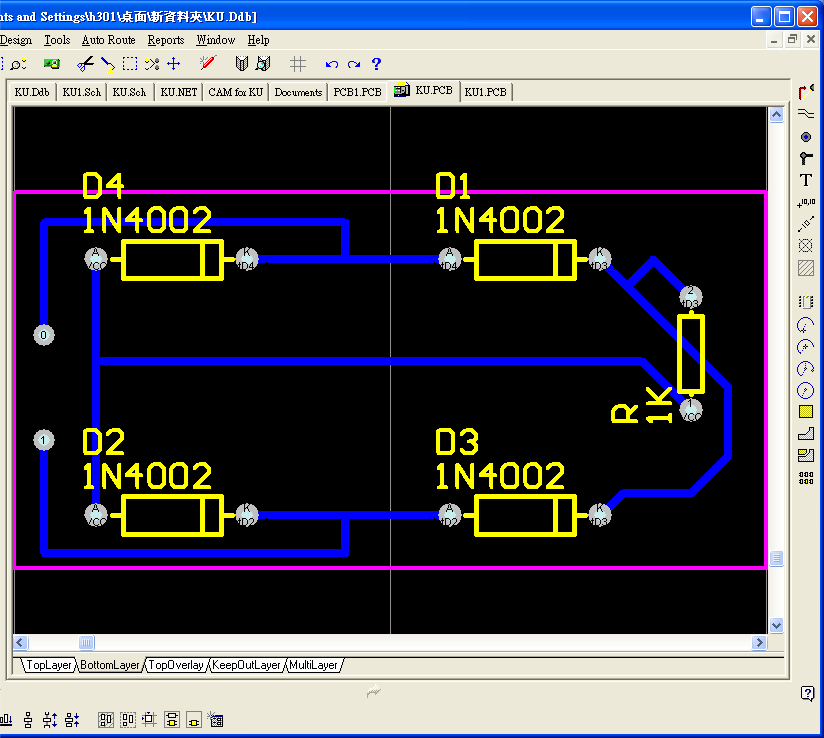

之后選到主選單AutoRoute中的Net選項后，滑鼠箭頭會變成十字型狀，再點到PCB中每個零件的連接線后，完成布線，之后我們選到下方標籤頁BottomLayer底層部份，以右方繪圖線繪出電源線位置，完成PCB布線，如圖20。
圖20 布線完成
3-4 輸出電路圖(酸洗蝕刻用)

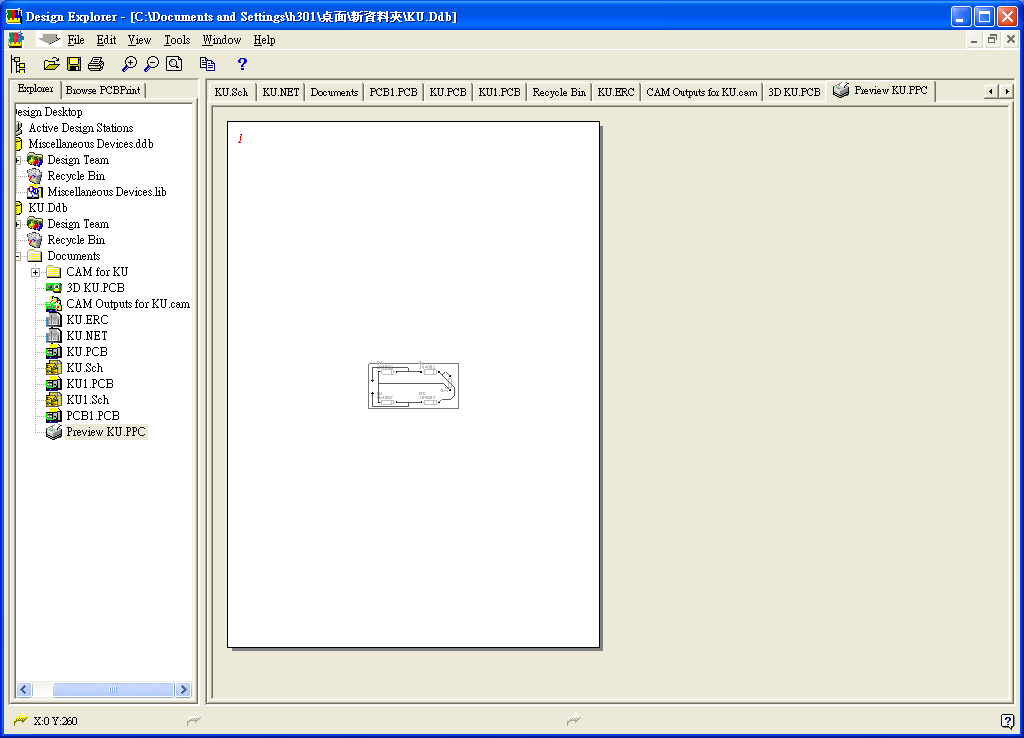

當PCB布線完成，若要用酸洗蝕刻來制作PCB板時，在上方主選單中File→Print后，就可以直接點選列印選項，如圖21所示。
圖21 布線圖列印輸出
四、雕刻機制作PCB
4-1 PROTEL轉Gerber檔

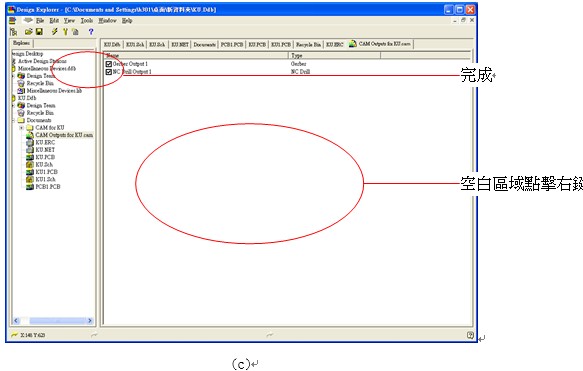

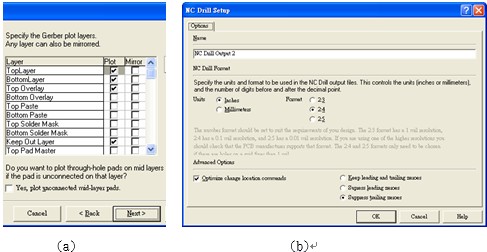

在Protel布線完成后，點選主選單中File選到CAM Manager，出現對話框后執行下一步(Next)，直到選取版層之對話框出現，如圖22(a) ，選取輸出之版層后，再繼續下一步(Next)直到Gerber轉檔完成，完成后在空白區域點擊滑鼠右鍵，出現選取清單，點擊清單中Insert NC Drill，如圖22(b) ，直接按OK完成鑚孔轉檔，如圖22(c)。
圖22 轉檔完成

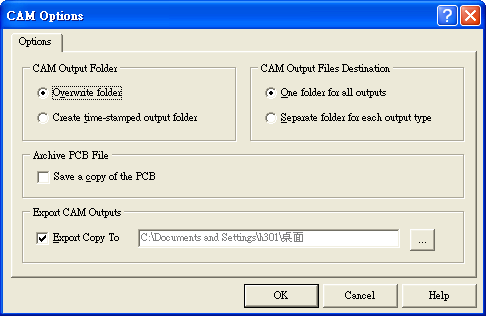

完成后，選到上方主目錄中Tools里的最下面一行，Preferences…里面更改Gerber檔到我們指定之輸出位置，如圖23。
圖23 指定輸出存取位置
