一、進入PCB設計軟件Protel99 SE并新建*.PCB
打開

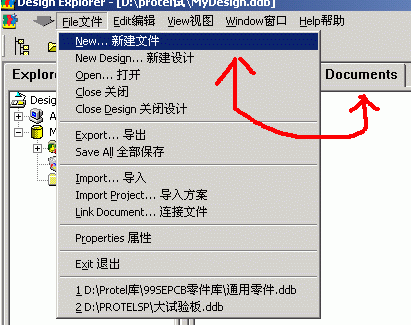

PCB設計軟件Protel99 SE，點擊“File文件”選項，選擇“New...新建文件”，即可打開“Documents”新建PCB文件界面。
二、新建一個*.PCB文件（注意看一下那些中文的文字注釋）

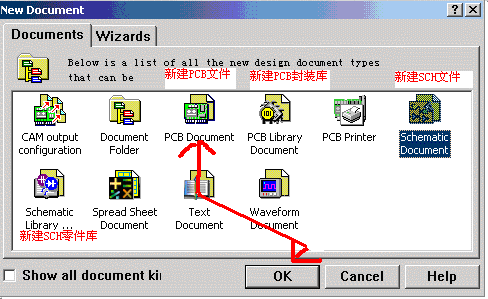

進入“Documents”新建PCB文件界面后，我們可以看到很多可以新建的文件類型，常用的有PCB文件、PCB封裝庫、SCH文件、SCH零件庫，我們選擇“PCB Document”即可新建一個PCB文件。
三、PCB設計軟件Protel99 SE界面介紹
舉例說明電路板中的設計對象。
提示：銅膜走線、焊盤、過孔、封裝、多邊形鋪銅等。

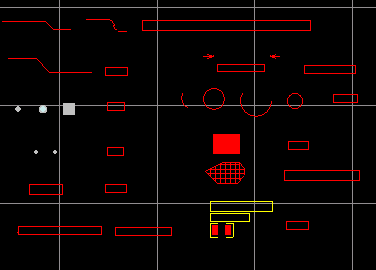

請看電路板文件PCB1.PCB中的例子，然后請讀者自己也在電路板上放置這些對象。
如下是電氣對象名稱的英中對照：
Interactively route Connection 銅膜走線
Pad 焊盤
Via 過孔
Part 元件或封裝
Origin 原點
Polygon Plane 鋪銅
Arcs 弧
Fill 填充
Dimension 尺寸線
Coordinate 坐標
