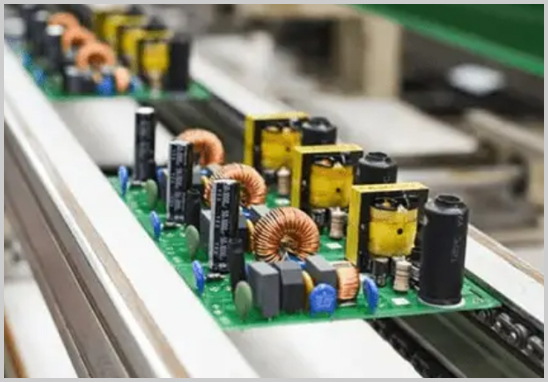

PCBA加工制作工藝流程概述
PCBA加工（Printed Circuit Board Assembly）是指在PCB裸板基礎上，通過元器件貼裝、焊接和測試，最終形成功能完整電子產品的制造過程。典型的一站式PCBA加工流程包括：
1. PCB設計與DFM/DFA評審
2. PCB制造
3. 元器件選型與采購
4. SMT貼片加工
5. DIP插件加工
6. 焊接與補焊
7. 清洗與外觀檢查
8. 功能測試（FCT）/老化測試
9. 成品組裝與交付
在上述流程中，并非所有環節對技術要求相同。真正決定PCBA加工能力上限的，是對前端工藝與系統性控制能力的綜合體現。
PCBA加工中，哪個環節技術要求最高？
從行業實踐與質量風險角度來看，SMT貼片加工 + 焊接工藝控制 + 測試驗證能力，共同構成PCBA加工中技術要求最高的核心環節，其中SMT貼片及其工藝控制被普遍認為是技術門檻最高的部分。
核心原因深度解析
1. SMT貼片加工：PCBA加工技術難度最高的核心環節
SMT（Surface Mount Technology）是現代PCBA加工的基礎工藝，其技術難點主要體現在以下方面：
（1）元器件高度微型化
當前主流產品大量采用01005、0201封裝，BGA、QFN、LGA等高密度器件，對貼裝精度、設備穩定性要求極高。
（2）焊膏印刷一致性控制
焊膏厚度、塌邊、偏移直接影響虛焊、立碑、連錫等缺陷，是SMT良率控制的第一道門檻。
（3）貼片精度與速度平衡
高速貼片與高精度貼裝需要設備能力、程序優化及工程經驗的長期積累。
（4）回流焊溫度曲線設計
不同器件、不同PCB結構需定制化回流焊曲線，溫度窗口過窄，稍有偏差即可能引發：
- 空洞（Voiding）
- BGA虛焊
- 元器件熱損傷
2. 焊接工藝控制：對工程經驗要求極高
在PCBA加工中，焊接并不僅僅是“焊上去”，而是系統工程：
- 手工焊接與選擇性波峰焊的工藝窗口控制
- 多次回流焊對器件熱應力的累積影響
- 混裝板（SMT+ DIP）焊接順序與防護設計
焊接缺陷往往具有隱蔽性和延遲失效風險，對汽車電子、工業控制、醫療設備等領域尤為關鍵。
3. PCBA測試環節：決定“能不能用、用多久”
測試是PCBA加工中最容易被低估、但最能體現技術深度的環節，包括：
- AOI（自動光學檢測）
- X-Ray（BGA/焊點內部缺陷）
- ICT（在線測試）
- FCT（功能測試）
- 老化測試（Burn-in）
高水平PCBA廠家不僅能測試，還能“通過測試反推工藝問題”。
為什么說“技術能力看前端，品質穩定看體系”？
從大量PCBA加工失效案例來看：
- 設計評審不到位 → 后端再高端設備也難補救
- SMT工藝控制能力不足 → 返修率、隱患指數急劇上升
- 測試體系不完善 → 客戶端質量風險放大
因此，真正具備技術實力的PCBA代工代料廠家，一定具備：
- 完整DFM評審能力
- 成熟SMT工藝數據庫
- 穩定焊接與測試體系
- 多批次一致性控制能力
宏力捷電子在PCBA加工中的技術優勢
作為一家擁有20余年PCBA加工經驗的專業代工代料廠家，深圳宏力捷電子：
- 配備多條SMT高速貼片線與DIP生產線
- 支持高密度、高精度、混裝PCBA加工
- 提供從PCB設計、制造、元件采購到整機交付的一站式服務
- 具備完善的工藝評審、過程控制與功能測試能力
- 適配消費電子、工業控制、醫療電子等多應用場景
結論：PCBA加工中，真正“最難”的不是某一道工序
PCBA加工中技術要求最高的，不是單一工序，而是：
> 以SMT貼片為核心，貫穿設計、焊接與測試的系統性制造能力。
這也是客戶在選擇PCBA代工代料廠家時，不能只看價格和設備數量，而更應關注工程能力、質量體系與長期穩定性的根本原因。
