PCBA生產過程中，短路是常見卻又令人頭疼的問題。一旦發生短路，不僅會影響產品性能，還可能導致返工甚至報廢，從而增加生產成本和交期壓力。因此，快速有效地排查和解決短路問題，是保障PCBA生產質量的重要環節。本文將詳細介紹PCBA生產中短路現象的原因及解決方法。
PCBA生產中的短路現象及常見原因
短路現象是指電路中兩條本應獨立的導電路徑因某種原因連接在一起，導致電流走錯路徑，從而引發功能異常或元器件損壞。PCBA生產中短路的常見原因包括以下幾點：
1. 焊接問題
- 焊錫橋接：焊接過程中，焊錫過量或未控制好焊點間距，導致相鄰的焊點被焊錫連接。
- 虛焊與多焊：虛焊可能導致接觸不良，而過多的焊錫殘留可能造成短路隱患。
2. PCB設計問題
- 線路過于密集或未設計充分的間隙，增加了短路風險。
- 未按照設計規范設置布線和過孔，可能導致意外連接。
3. 元器件問題
- 錯誤或不良元器件可能導致引腳短路，尤其是引腳間距較小的SMD（表面貼裝器件）。
- 元器件擺放不當或偏移導致焊接錯誤。
4. 生產工藝問題
- 未充分清潔PCB，殘留的助焊劑或異物可能引發短路。
- 生產設備如回流焊機的溫度設置不當，可能導致焊接質量問題。
5. 靜電或外部因素
- 靜電可能導致元器件或電路損壞，從而引發意外短路。
- 操作中接觸的雜物（如金屬顆粒）可能造成短路。
排除PCBA生產中短路現象的方法和步驟
有效的短路排查和解決方法，需要結合生產實際和檢測工具，遵循系統化的步驟：

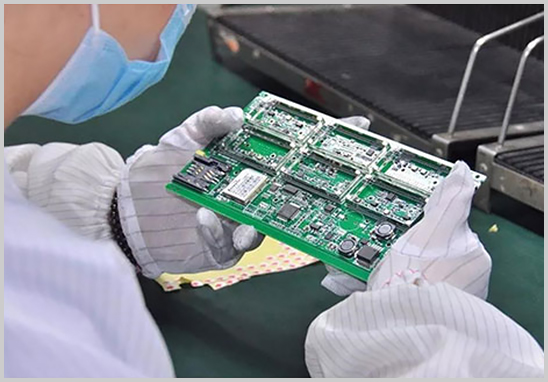

1. 視覺檢查
使用放大鏡或顯微鏡對短路區域進行仔細觀察，重點檢查：
- 是否存在焊錫橋接、虛焊或焊點過多的現象。
- 元器件引腳間是否有多余焊錫或異物。
2. 測試儀器排查
- 萬用表檢測：使用萬用表檢查電源和地之間的阻值是否異常，快速定位短路區域。
- 示波器或邏輯分析儀：用于分析動態信號，排查是否存在意外電流流動路徑。
- 飛針測試儀（Flying Probe Tester）：對整塊PCBA逐點進行電氣測試，定位短路點。
3. 分區測試
- 按照電路功能模塊，將電路劃分為不同區域，逐個斷開電源并測試電路，鎖定短路區域。
4. 排查元器件安裝問題
- 檢查元器件是否型號匹配、引腳間距是否合規、焊接是否正確。
- 更換可疑元器件，并重新測試。
5. 清潔與返修
- 使用無水酒精和刷子清理PCB表面，去除可能引發短路的殘留物。
- 如果確定是焊錫橋接或虛焊導致短路，可使用電烙鐵進行返修。
6. X-Ray檢測
- 對于BGA（球柵陣列封裝）等引腳不可見的元器件，使用X-Ray設備檢查焊接質量，排查是否存在內部短路或虛焊問題。
7. 優化生產流程
- 根據排查結果，改進生產工藝。例如：調整焊接參數、優化焊膏量、強化清潔流程等。
- 在后續批次生產中，增加在線測試環節，盡早發現潛在短路問題。
一站式PCBA代工代料服務：從源頭避免短路問題
作為深圳宏力捷電子，我們擁有20多年PCBA代工代料經驗，通過完善的生產工藝和嚴格的質量管控體系，為客戶提供高品質的一站式服務，全面降低生產中短路等問題的發生率。我們的服務優勢包括：
1. 專業的工程支持
擁有經驗豐富的電子工程師團隊，從PCB設計到生產全流程提供技術支持，有效規避短路風險。
2. 先進的生產設備
我們的工廠配備多條高精度SMT和DIP生產線，以及先進的焊接和檢測設備，確保每一塊PCBA的焊接質量。
3. 嚴格的質量檢測
從材料進廠到成品出廠，每個環節均進行全面檢測，包括視覺檢查、AOI（自動光學檢測）、ICT（在線電路測試）和功能測試，杜絕短路等質量隱患。
4. 快速交付與定制化服務
無論是小批量試產還是大批量生產，我們都能根據客戶需求提供靈活的生產計劃，確保準時交付。
選擇宏力捷電子，讓您的PCBA產品更可靠、更高效！
我們致力于為客戶提供優質的PCBA代工代料服務，讓您專注于產品創新，其他交給我們！如需了解更多詳情，歡迎隨時聯系我們！
