在PCB設計中，扇孔設計是一項重要技術，常用于優化信號完整性、改善散熱性能以及增強電氣可靠性。本文將詳細介紹PCB電路板扇孔的作用及優點，并總結設計原則和注意事項，幫助設計人員提高電路板性能和可靠性。

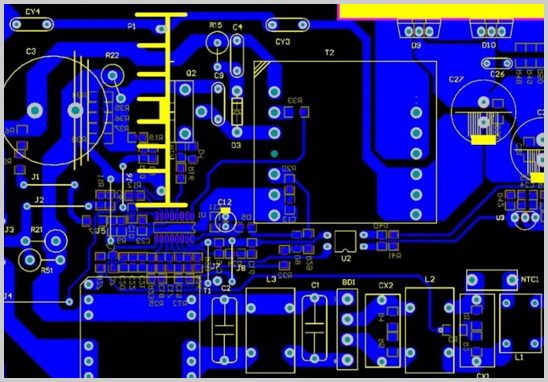

一、PCB扇孔的作用及優點
扇孔（Fan-out vias）指通過在芯片周圍布置通孔或盲孔，將芯片內的信號引出到PCB的其他層。其主要作用和優點包括：
1. 信號引出
在高密度集成芯片（如BGA封裝）中，扇孔是將芯片內部信號層層引出的關鍵手段，有效解決了引腳間距小、焊盤密集導致的布線困難問題。
2. 信號完整性提升
扇孔設計能夠優化走線路徑，降低信號傳輸中的反射和串擾，提高信號質量。
3. 散熱性能改善
扇孔通過將熱量從芯片層傳導至散熱層，增強了PCB整體散熱性能，延長了設備使用壽命。
4. 增強機械強度
扇孔布局能夠減少因機械應力引起的焊點破裂或斷裂，提升PCB的機械強度。
5. 簡化測試與維護
扇孔可將關鍵信號引出至易接觸區域，便于后續測試和故障排查。
二、PCB扇孔設計的原則及注意事項
在設計PCB扇孔時，需遵循以下原則，以確保功能性和可靠性：
1. 扇孔布置原則
- 對稱性：扇孔應盡量對稱布置，避免芯片焊盤受力不均導致的焊接缺陷。
- 最短路徑：扇孔設計應保證信號引出的路徑最短，減少信號延遲和損耗。
- 優化層間連接：根據信號頻率和走線需求合理選擇通孔（Via）類型，如通孔、盲孔或埋孔，以減少層間過渡帶來的干擾。
2. 電氣性能優化
- 避免阻抗失配：扇孔設計時應考慮焊盤大小、孔徑和線路寬度，以匹配阻抗，減少反射。
- 旁路電容布局：在扇孔附近布置旁路電容，降低高頻噪聲影響。
3. 熱性能設計
- 熱分布均勻：優化扇孔數量和分布，確保芯片熱量能夠均勻傳遞至散熱層。
- 導熱孔鍍銅：通過電鍍工藝增加孔壁導熱性能，進一步提升散熱效果。
4. 制造工藝考慮
- 避免密集布孔：扇孔間距需滿足加工廠最小間距要求，避免蝕刻困難或短路風險。
- 合理選擇孔徑：根據設備加工能力和芯片封裝要求，選擇適當孔徑，確保加工精度。
三、設計經驗與案例分享
經驗1：優化高密度BGA的扇孔設計
在處理高密度BGA封裝時，某客戶遇到因扇孔布線不足導致的信號完整性問題。通過優化扇孔布局，確保信號引出路徑的均勻性和阻抗匹配，有效解決了串擾現象，提高了通信設備的運行穩定性。
經驗2：改善功率器件散熱性能
針對一款功率器件，由于熱量積聚導致工作不穩定。通過增加扇孔數量，并在散熱層增加銅箔厚度，成功將工作溫度降低了15°C，顯著延長了產品使用壽命。
