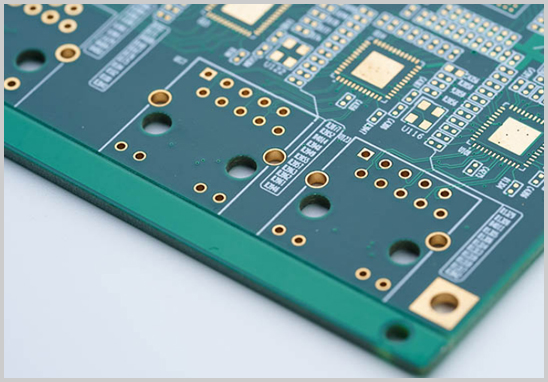

在現代電子技術中，印刷電路板（PCB）是幾乎所有電子設備的基礎。隨著技術的進步，對更高速度、更大功能和更緊湊設計的需求使得PCB阻抗的精確控制成為PCB設計和制造過程中至關重要的一環。理解和管理PCB阻抗對于確保信號完整性、減少電磁干擾（EMI）以及實現電子電路的最佳性能具有重要意義。
什么是PCB阻抗？
在PCB領域，阻抗是指電路對特定頻率下交流電流（AC）流動的阻礙，它是電阻、電感和電容的組合。阻抗在信號如何在PCB上傳播中起著關鍵作用。對于高頻信號來說，保持一致的阻抗是防止信號失真、反射和損耗的關鍵。
PCB設計中阻抗的作用
在PCB設計中，阻抗控制對于保持信號完整性至關重要，尤其是在高速數字和射頻（RF）電路中。當信號沿PCB走線傳播時，任何阻抗不匹配都會導致信號反射，從而引發數據錯誤和性能下降。因此，設計人員必須仔細計算并控制走線的阻抗，以匹配電路的特性阻抗。
影響PCB阻抗的關鍵因素包括：
- 走線寬度和厚度：銅走線的寬度和厚度影響阻抗。通常，較窄和較薄的走線具有較高的阻抗。
- 介電材料：PCB層之間的介電材料類型影響電容，從而影響阻抗。常見的材料包括FR4、Rogers和聚酰亞胺。
- 走線間距：走線之間的距離會產生寄生電容和電感，進而影響整體阻抗。
- 層疊結構：PCB層的排列以及信號層和接地層的布置對于控制阻抗至關重要。
PCB制造中的阻抗控制
在制造過程中，必須精確控制阻抗，以確保PCB按預期功能運行。制造商必須遵循設計者的阻抗規范，這通常涉及使用專門設備測量和調整走線寬度、間距和介電特性。
制造中控制阻抗的技術包括：
- 控制介電厚度：確保層間介電厚度一致，以保持阻抗的一致性。
- 精確蝕刻：控制蝕刻過程，以達到設計中指定的精確走線尺寸。
- 阻抗測試：制造商通常會對樣品PCB進行阻抗測試，以驗證阻抗是否符合要求的規范。
阻抗在高速和射頻電路中的重要性
在現代計算機、智能手機和通信設備中使用的高速數字電路中，即使是微小的阻抗變化也可能導致嚴重的問題，如時序錯誤、信號退化和串擾。同樣，在射頻電路中，信號以高頻率運行，阻抗控制對于最小化信號損耗和確保可靠通信至關重要。
結論
在當今先進的電子設計中，PCB阻抗的重要性不容忽視。設計人員和制造商必須緊密合作，確保PCB的阻抗在設計和生產過程中得到精確控制和維護。通過這樣做，他們可以確保最終產品達到所需的性能標準，并在各種應用中提供可靠的高速操作。
