在電子設備制造領域，PCBA貼片加工技術作為核心環節，其精度與效率直接關系到產品的質量與成本。深圳宏力捷電子是一家有著20余年PCBA加工經驗的PCBA加工廠，配備了多條SMT生產線和DIP生產線，能夠提供從PCB設計到最終成品交付的一站式服務。今天，我們將深入探討在SMT打樣小批量加工中工藝邊的重要作用。
一、工藝邊的定義與背景
定義：
在SMT打樣小批量加工中，工藝邊是指PCB板上為了輔助SMT貼片、DIP插件和焊接加工而特意增加的長條形空白邊。工藝邊通常不含有任何電子元器件，主要目的是留出軌道傳輸位置和放置拼版MARK點，以確保加工過程的順利進行。
背景：

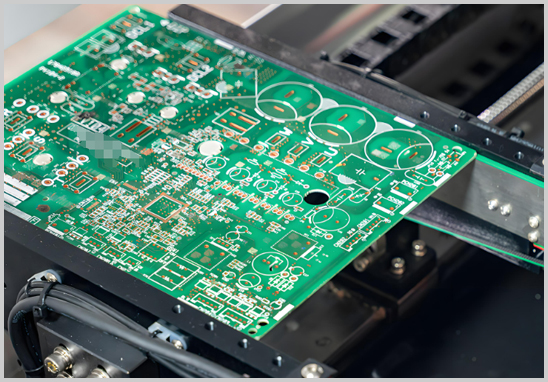

在SMT生產線上，PCB板通過導軌傳送至各加工站點，如焊膏印刷機、貼片機和回流焊爐。由于機器設備的設計限制，如貼片機吸嘴的工作范圍和導軌的寬度，PCB板邊緣必須保持一定的無元器件區域，即工藝邊。這一設計不僅避免了機器與元器件的碰撞，還確保了加工精度與生產效率。
二、工藝邊的作用
1. 確保加工流程的順暢
工藝邊為PCB板提供了必要的傳送空間，確保了加工流程的順暢進行。特別是在高速自動化生產線上，工藝邊能有效減少因機械干涉導致的停機時間，提高整體生產效率。
2. 防止元器件損壞
SMT貼片機在工作時，吸嘴會將元器件精確地貼裝到PCB板上的指定位置。如果PCB板邊緣過于靠近軌道，元器件在貼裝過程中可能與機械部件發生碰撞，導致損壞或貼裝失敗。工藝邊的設置有效避免了這一情況的發生，保護了元器件的完整性。
3. 提高加工精度
工藝邊不僅為PCB板提供了穩定的傳送基礎，還便于機器設備對PCB板進行精準定位。通過在工藝邊上設置MARK點，SMT設備可以準確識別PCB板的位置與方向，從而實現高精度的貼裝作業。
4. 增強PCB板的機械強度
工藝邊在增強PCB板機械強度方面發揮著重要作用。在加工和運輸過程中，PCB板可能會受到各種外力的沖擊和振動。工藝邊能有效分散這些外力，減少PCB板的變形和翹曲，確保電子元器件的穩定性和可靠性。
5. 保護電路板邊緣
PCB板的邊緣是最容易受到外界環境影響的區域。在惡劣的工作環境下，如高溫、濕度等，裸露的電路板邊緣可能會受到侵蝕和損壞。工藝邊的設置能有效保護電路板邊緣，減少因外界環境引起的損壞風險，延長設備的使用壽命。
三、工藝邊的設計與實施
設計原則
1. 寬度適宜：工藝邊的寬度應根據實際加工需求和設備特點來確定。一般來說，寬度在5-8mm之間較為常見，但具體數值還需根據PCB板的尺寸、元器件布局以及加工設備的限制來綜合考慮。
2. 位置合理：工藝邊通常設置在PCB板的長邊或兩側，以便為傳送軌道和加工設備留出足夠的空間。同時，應避免將工藝邊設置在元器件密集的區域，以免影響加工精度和效率。
3. 標記清晰：在工藝邊上設置MARK點時，應確保其位置準確、標記清晰。這有助于SMT設備快速準確地識別PCB板的位置與方向，提高加工精度和效率。
實施步驟
1. 確定工藝邊寬度和位置：根據PCB板的尺寸、元器件布局以及加工設備的限制，確定工藝邊的寬度和位置。
2. 設計PCB版圖：在PCB版圖設計中加入工藝邊元素，并設置清晰的MARK點標記。
3. 制作PCB板：按照設計好的版圖制作PCB板，確保工藝邊的寬度和位置符合設計要求。
4. 加工測試：在SMT打樣小批量加工過程中，對帶有工藝邊的PCB板進行測試，驗證其加工精度和效率是否滿足要求。
四、工藝邊的優化與改進
1. 拼版操作
為了降低生產成本和提高材料利用率，可以采用拼版操作來簡化工藝邊的設計。通過將多個小PCB板拼成一個大板進行加工，可以大大減少工藝邊的數量和面積，從而降低生產成本。同時，拼版操作還有助于提高加工效率和精度。
2. 自動化去工藝邊
在完成SMT打樣小批量加工后，需要去除PCB板上的工藝邊。傳統的去工藝邊方法包括手動去邊、V-cut分板機和銑割分板機等。為了提高生產效率和降低成本，可以引入自動化去工藝邊設備和技術。這些設備和技術能夠快速準確地去除工藝邊，減少人工干預和誤差，提高產品質量和生產效率。
3. 智能化管理
隨著智能制造技術的發展和應用，PCBA貼片加工領域也迎來了智能化轉型的浪潮。通過引入智能化管理系統和物聯網技術，可以實現對工藝邊設計、加工、測試等全過程的實時監控和數據分析。這有助于及時發現和解決問題，提高生產效率和產品質量，降低生產成本和風險。
在SMT打樣小批量加工中，工藝邊作為輔助加工的重要組成部分，其作用不可忽視。通過合理設計和實施工藝邊策略，可以確保加工流程的順暢進行、提高加工精度和效率、保護元器件和電路板邊緣、增強PCB板的機械強度等。了解和掌握工藝邊的作用及其相關知識，將有助于提高采購決策的準確性和有效性，為企業的生產和發展貢獻力量。
