很多畫PCB的人會認為絲印不影響電路的性能，所以不重視絲印。然而，專業的PCB設計工程師必須注意這些細節。接下來深圳PCB設計公司宏力捷電子為大家介紹如何做好絲印設計。
1、擺放的位置
一般來說，電阻、電容、管道等器件的絲印不宜四個方向放置，這樣在調試、維護、焊接時看絲印會導致疲勞(板面要向幾個方向旋轉)。

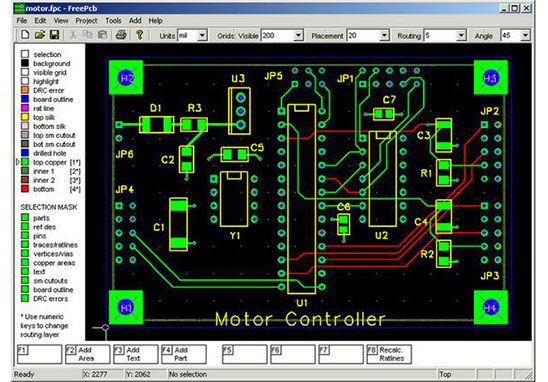

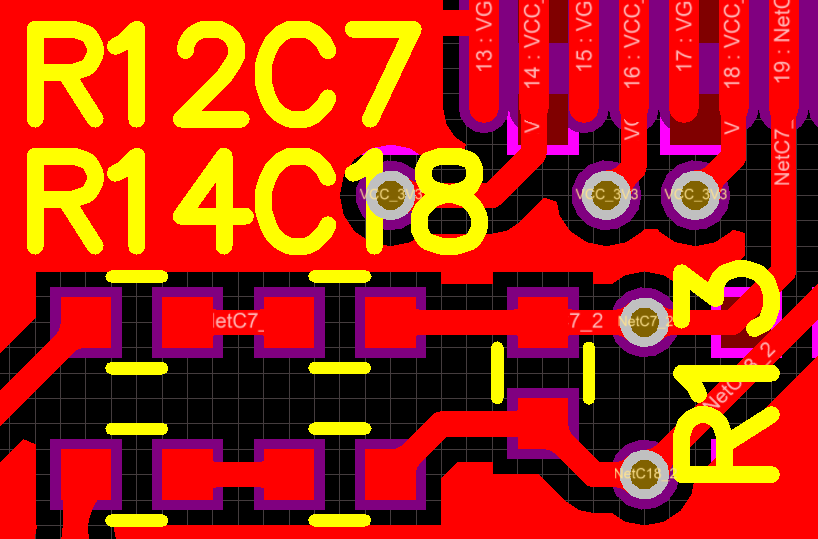

因此，建議將它們放在兩個方向，如下圖所示。這樣，絲網印刷就會以一種非常不同的方式來看待。

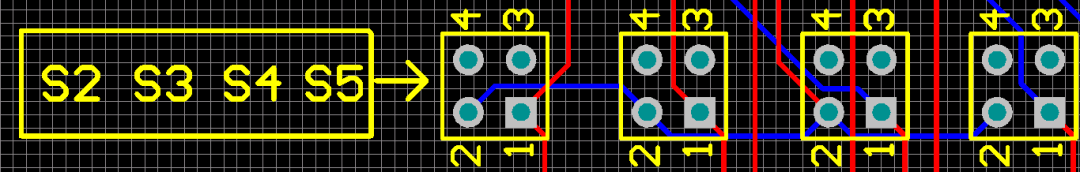

如下圖所示，如果組件過于密集，無法放置絲印，可以寫絲印，標記箭頭，并在附近空白處畫一個方框，便于識別。
2、過孔盡量不要打在絲印上

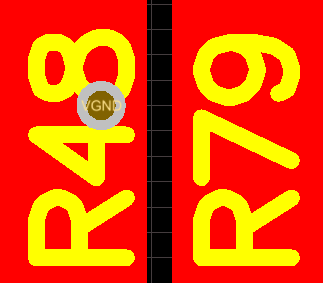

如下圖所示，如果在8這個字上打孔，輸入后不知道是R48還是R49。
3、絲印不要壓在高速信號線上（如，時鐘線等）
此建議適用于上層或底層的高速信號線，因為這類信號線可視為微帶線。

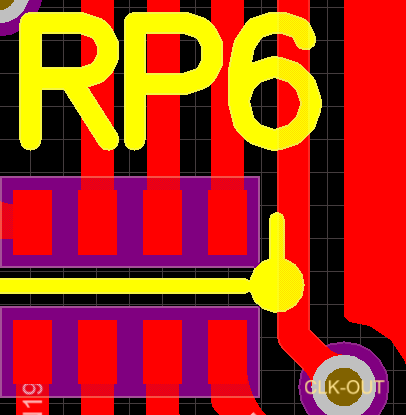

在微帶線上運行的信號的速度(相位速度)與介質有關。如果將絲印壓到直線上，如下圖所示，介質會變得不均勻，導致相速發生變化，最終說明阻抗不連續，影響信號質量。
當然，內電層的信號線不會存在這個問題。
4、絲印的閱讀方向要跟使用方向要一致

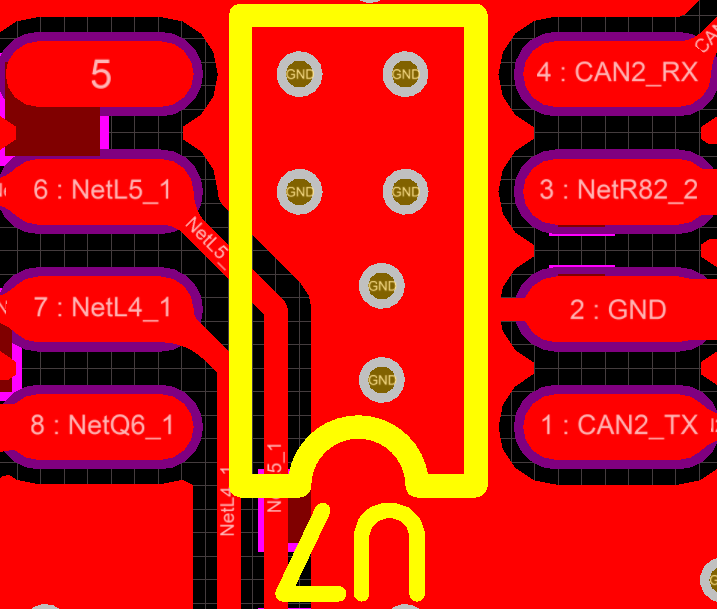

如下圖所示，絲印的讀取方向與芯片的使用方向一致，主要是為了減少焊接時反焊的概率。
其他的，如電解電容器，也不能遵循這個建議，因為可以指示正負極性。
5、絲印上要標清楚引腳號

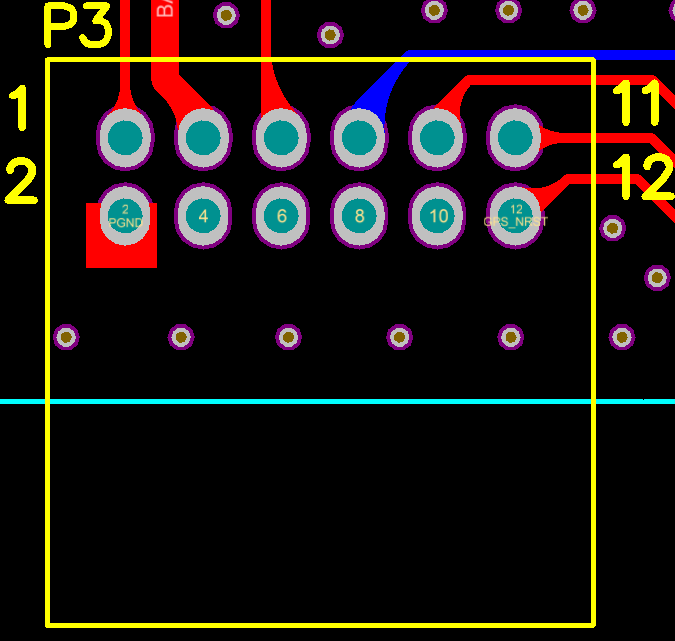

如下圖所示，P3連接器上有4個引腳編號，便于調試/安裝。此外，最好用密集的引腳標記位置，如芯片、FPC插座等。
同時，也符合之前的建議。P3的讀取方向與連接器的使用方向一致。
