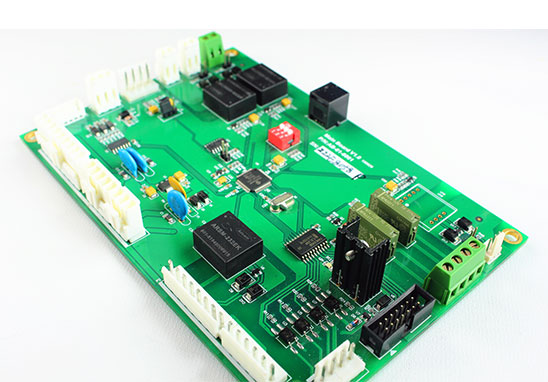

電路板DIP插件加工是PCBA貼片加工中的一道很重要的工序，其加工質量直接影響到PCBA板的功能屬性，所以很有必要對DIP插件流程多加關注。DIP插件的前期準備工作比較多，其基本流程是先對插件電子元器件進行加工，工作人員根據BOM物料清單領取物料，核對物料型號、規格是否正確，根據PCBA樣板進行生產前預加工，步驟是利用各種相關設備（自動電容剪腳機、跳線折彎機、二三極管自動成型機、全自動帶式成型機等成型設備）進行加工。
電路板DIP插件加工需要注意以下要點：
1、在插件之前，需檢查電子元器件表面是否具有油漬、油漆等不干凈物體。
2、在插件過程中，必須保障電子元器件與PCB平貼，插件完成后需保障電子元器件是平齊的狀態，切勿高低不平，同時保障插件后焊引腳不能遮擋焊盤。
3、若電子元器件上有方向指示表，需按照正確的方向進行插件，切勿隨意插件。
4、在插件時，需注意插件的力道，切勿在插件時力道過大，導致元器件損壞或PCB板損壞。
5、在插電子元器件時切勿插出PCB板的邊緣，需特別注意電子元器件的高度及電子元器件之間的間距。

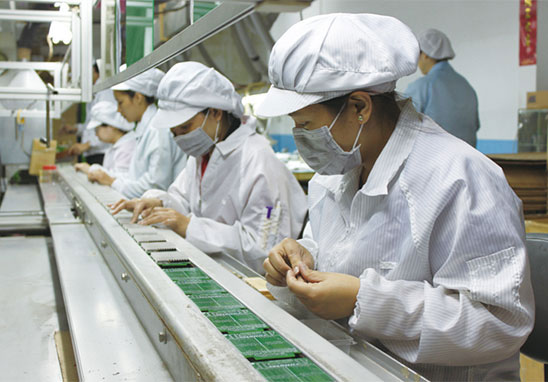

深圳宏力捷自有SMT貼片加工廠，可提供最小封裝0201元器件SMT貼片加工服務。貼片廠配備3條富士高速貼片流水線、2條DIP插件生產線，附載AOI光學檢測儀、全自動錫膏印刷機、半自動錫膏印刷機、無鉛波峰焊、有鉛波峰焊、上下8溫區回流焊、PCBA功能測試架、老化、載板機、清洗工具等，同時設立專業研發實驗室，5名專業工程師配合客戶進行一般性功能測試、測試點測試、以及通路、噪音、波形、跌落及溫度測試。
可提供包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式PCBA代工代料服務。
