我經常聽到人們說在PCB設計中開窗。什么是開窗，PCB設計開窗有什么用，怎么開窗？接下來深圳PCB設計公司-深圳宏力捷電子為您解答。
什么是開窗？
通常，PCB上的引線被油覆蓋，以防止短路和損壞設備。所謂的窗口是去除導線上的涂料層，以便導線可以暴露于錫中。
在PCB設計中開窗有什么用？
PCB設計不僅可以將PCB實現為即插即用的插件，而且可以增加焊料的厚度以達到過大電流的目的。

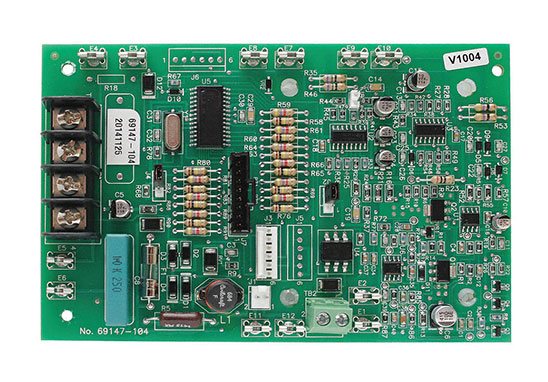

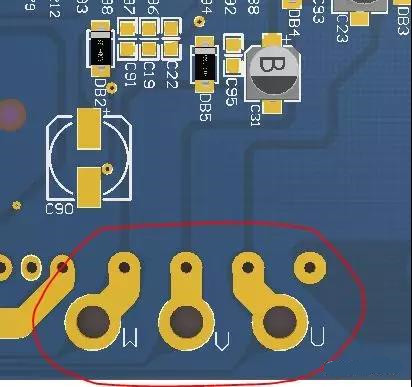

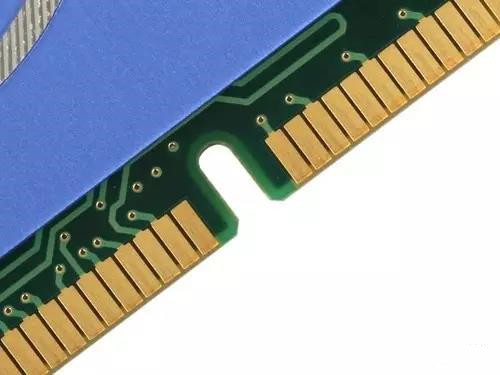

如上圖所示，窗口打開。 PCB開窗并不少見，最常見的一種可能是內存條。拆開計算機的任何人都知道存儲條上有一個金手指，如下圖所示：
在這里，金手指是打開的窗口，即插即用。
開窗還有一個很普通的功能，就是后期的鐵增加了銅箔的厚度，方便了過大的電流，這在電源板和電機控制板上更為常見。
如何在PCB設計中開窗？
在PCB設計中，可以在TOP/BOTTOM SOLDER層上設置穿線和開窗。
TOP/BOTTOM SOLDER（頂層/底層阻焊綠油層）：頂層/底層敷設阻焊綠油，以防止銅箔上錫，保持絕緣。
可在本層對焊盤、過孔及本層非電氣走線處設置阻焊綠油開窗。
1. 焊盤在PCB設計中默認會開窗（OVERRIDE：0.1016mm），即焊盤露銅箔，外擴0.1016mm，并且在波峰焊過程中施加了焊錫。建議不要進行任何設計更改以確保可焊接性；
2. 過孔在PCB設計中默認會開窗（OVERRIDE：0.1016mm），即過孔露銅箔，外擴0.1016mm，波峰焊錫。如果設計是為了防止將SOLDER粘貼在SOLDER MASK上，則必須選中SOLDER MASK的PENTING選項以關閉SOLDER MASK。
3. 另外，在該層中也可以單獨進行非電氣布線，以便可以堵塞綠色油，從而相應地開窗。如果在銅箔線上，則用于增強導線過電流的能力。在焊接過程中添加錫。如果使用非銅箔線，通常用于徽標和特殊字符絲網印刷，則可以省略以產生字符絲網層。
