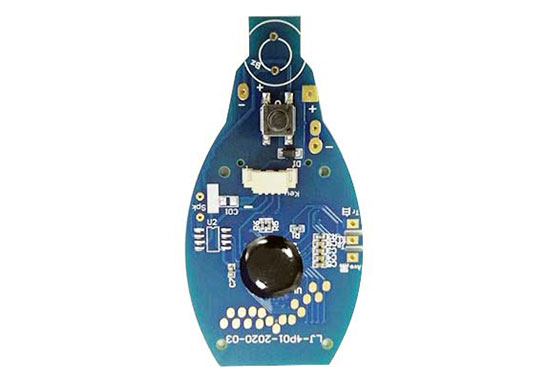

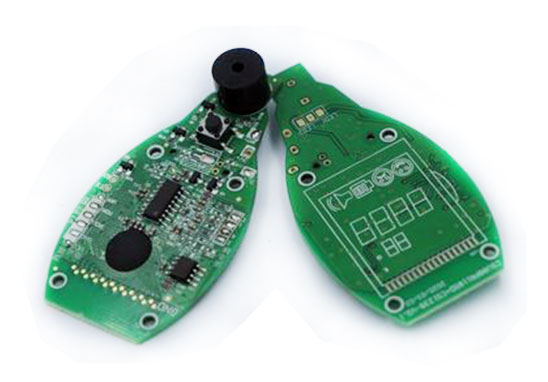

額溫槍電路板PCBA工作原理

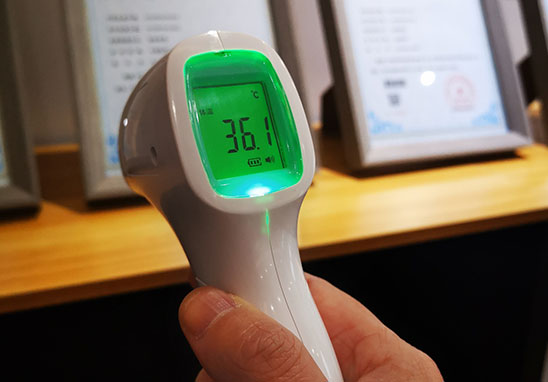

當紅外額溫槍對準并靠近被測對象至傳感器檢測的有效距離時，按下電源/測量鍵，并保持若干秒，則紅外額溫槍內部的紅外傳感器模塊就會進行溫度采集，并轉化為電信號，隨之將電信號轉換為數字信號，而后通過接口傳輸到單片機。單片機采集當前環境溫度對傳輸的溫度數字信號進行 相應溫度補償處理轉變為被測目標的溫度值。
非接觸式紅外額溫槍PCBA方案由Microchip超低功耗技術并集成LCD控制功能的低成本8位PIC®單片機實現 ，包含電源模塊、按鍵模塊、紅外傳感器模塊、溫度傳感器（模塊）、信號調理、語音模塊、喇叭及LCD顯示模塊組成。
額溫槍電路板PCBA加工需提供資料
1. 完整PCB做板文件（Gerber文件、擺位圖、鋼網文件）及做板要求；
2. 完整BOM（包含型號、品牌、封裝、描述等）；
3. PCBA裝配圖。
PS：報PCBA功能測試費用，需提供PCBA功能測試方法。
額溫槍電路板PCBA加工流程
1. 客戶下單
客戶根據自己的實際需求PCBA加工廠下訂單，并提出具體的要求。而加工廠會通過自身能力進行評估，看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單，那么接下來雙方就會進行協商決定各個生產細節。
2. 客戶提供生產資料
客戶在決定下單之后，給PCBA加工廠提供一系列的文件和清單，比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等，這些都是必須要提供的。
3. 采購原料
PCBA加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。
4. 來料檢驗
在進行PCBA加工之前，對于所有要使用的原料，進行嚴格的質量檢驗，確保合格后投入生產。
5. PCBA生產
在進行PCBA加工的時候，為了保證生產質量，無論是貼片還是焊接生產，廠家需要嚴格控制好爐溫。
6. PCBA測試
PCBA加工廠進行嚴格產品測試，通過測試的PCB板交付給客戶。
7. 包裝售后
PCBA加工完成后，對產品進行包裝，然后交給客戶，完成整個PCBA加工工作。
額溫槍電路板PCBA加工多少錢？
額溫槍電路板PCBA加工費用=PCB板費用+PCB測試費+PCB工程費(小批量適用)+元器件采購成本（部分上浮5%）+SMT/DIP焊接費用+PCBA測試費用+組裝工程費（小批量適用）+特殊包裝及物流費用（如客戶需要）。
額溫槍電路板PCBA加工要多久？
額溫槍電路板PCBA加工的時間構成：元器件采購和PCB生產+SMT貼片加工+DIP插件加工+PCBA測試+成品組裝。
額溫槍電路板PCBA加工的時間明細：元器件和PCB采購一般都是同時下單，PCB生產需要3-10天，元器件采購2-15，元器件的到貨時間相對不確定，SMT和DIP加起來需要3-5天，PCBA測試一般需要1-3天，成品組裝2-5天。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
