深圳宏力捷電子是可提供最小封裝0201元器件SMT貼片加工，日貼片能力300-400萬點的專業SMT貼片加工廠家，接下來為大家介紹SMT貼片加工貼片機編程方法。
SMT貼片加工貼片機編程需確認信息
1. PCB板的基本信息，PCB板的長度，寬度和厚度。
2. 標記點的基本信息，PCB板上光學標記點的坐標參數。
3. PCB板組裝信息，PCB板是幾連板。
4. SMT貼片位置信息，包括貼片位號、坐標、角度等。客戶將提供相應的BOM清單、擺位圖、樣品等。

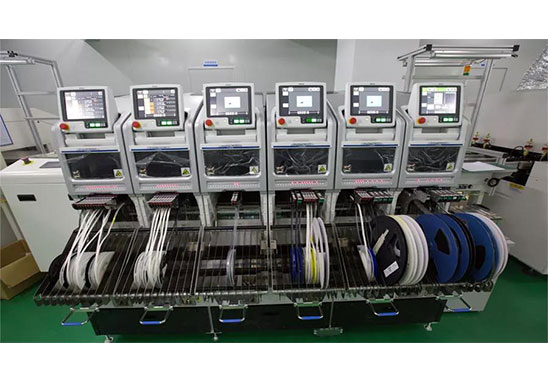

SMT貼片加工貼片機編程步驟
貼片機編程有兩個階段，一種是離線準備，第二個是在線調試，每個工廠的具體細節根據其SMT貼片機型號和管理模式而有所不同。
一、離線準備如下：
1. 首先，準備客戶提供的BOM表。編程需要在計算機上完成，因此最好提供電子文件，通常是excel格式。
2. 提取坐標。
根據客戶提供的文件不同選擇對應的操作方法：
（1）如果客戶發送了導出的excel或TXT文檔的坐標，則可以直接使用編程軟件將坐標與BOM表合并。
（2）如果客戶已經發送了PCB文件，我們需要自己導出坐標。通常，我們可以使用protel99或PADS2007導出excel格式。
（3）客戶僅提供了物料清單，但無法提供坐標。在這種情況下，需要掃描儀在PCB掃描后以CAD格式保存生產點，然后合成坐標和BOM。
3. 檢查BOM和坐標合成后是否有遺漏或重新定位。如果有，工程部門應聯系客戶進行確認。
在這三個步驟中，離線編程已大致完成。
二、在線調試：
1. 將編程的程序?qū)隨MT貼片機設備。
2. 找到原點并做標記。
3. 逐步校正坐標位號。
4. 優化保存過程，然后再次檢查組件方向和數據。
5. 開機打首件確認。
以上就是關于SMT貼片加工如何對貼片機進行編程的介紹，如果您有電路板產品需要做貼片加工，歡迎聯系深圳宏力捷電子！
