首先我們講講層疊設置，現在MTK平板類產品，一般使用4、6層板進行PCB設計；其中4層居多，節約成本；另外還有6層板。

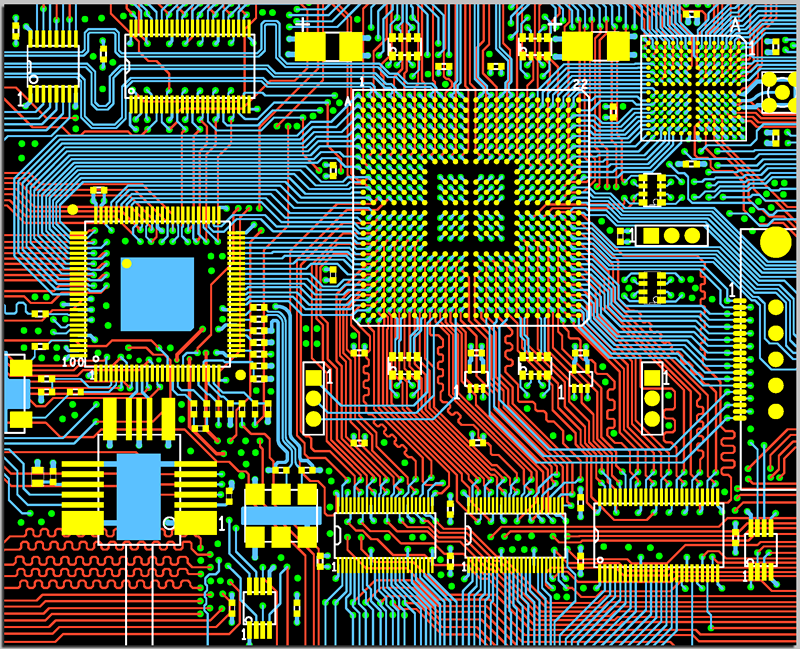

層疊設計--4層板
常用4層板層疊設計（盲埋孔）：
TOP ---正面主器件布局
ART02---主要走線層
GND03---DDR差分走線、DDR電源分割、鋪地銅皮
BOTTOM---結構件布局、走線層
層疊設計--6層板
常用6層板層疊設計（盲埋孔）：
TOP---正面主器件布局
ART02---主要走線層
GND03/PWR03---鋪銅
ART04---主要走線層
GND05/PWR05---鋪銅
BOTTOM---結構件布局、走線層
接下來為大家介紹過孔類型如何選擇。
過孔類型選擇--4層板
4層板：
Via1-2:盲孔；根據現在工藝，可以選擇外徑為10mil，內徑為4mil的過孔；
Via2-3:埋孔；根據現在工藝，優先選擇外徑為18mil，內徑為8mil的過孔；若空間不夠，可以選擇外徑為16mil，內徑為8mil的過孔；
Via3-4:盲孔；根據現在工藝，可以選擇外徑為10mil，內徑為4mil的過孔；
Via1-4:通孔；根據現在工藝，優先選擇外徑為18mil，內徑為8mil的通孔；若空間不夠，可以選擇外徑為16mil，內徑為8mil的通孔；
過孔類型選擇--6層板
6層板：
Via1-2:盲孔；根據現在工藝，可以選擇外徑為10mil，內徑為4mil的過孔；
Via2-5:埋孔；根據現在工藝，優先選擇外徑為18mil，內徑為8mil的過孔；若空間不夠，可以選擇外徑為16mil，內徑為8mil的過孔；
Via5-6:盲孔；根據現在工藝，可以選擇外徑為10mil，內徑為4mil的過孔；
Via1-6:通孔；根據現在工藝，優先選擇外徑為18mil，內徑為8mil的通孔；若空間不夠，可以選擇外徑為16mil，內徑為8mil的通孔；
上述就是MTK平板類產品常見4、6層板層疊設計和過孔類型選擇，希望能給廣大PCB設計工程師參考學習。
