7.  移動零件

剛接觸PADS的使用者一定會很不習慣在工作編輯區中選取或移動物件的操作，但其實這也是PADS貼心的處。因為，在工作編輯區中，常常會有很多的零件本體、零件序號、零件數值或走線重疊在一起，當鼠標要點選時，往往選到不是我們要的。



因此，PADS在「選擇過濾工具列 (Selection Filter Toolbar)」中，就可以指定要選取的物件，其中圖示，代表可選取「任意 (Anything)」物件，而圖示，表示任何物件都無法(Nothing)選取，這也是預設狀態，所以，現在無法選取物件是正常的，更別說要移動物件了。

(1) 點選圖示或點選「零件 (Parts)」圖示后。

(2) 使用鼠標左鍵拉一下要移動的零件，等零件跟隨鼠標移動后，即可放開左鍵，要放開零件時，再按一次鼠標左鍵。



物件移動小技巧：

※先確認是在選取任意物件狀態或選取「零件(Parts)」狀態下，單一零件使用鼠標左鍵點一下選取，多個零件使用鼠標左鍵拖曳選取，或按住[ Ctrl ]鍵不放，然后使用鼠標左鍵點選欲選取的零件，然后可做如下操作 ：

[Ctrl + E] ，移動(Move)物件。

[Ctrl + R] ，物件旋轉(Rotate)90度。

[Ctrl + F ] ，物件水平翻轉(X Mirror)。

[Ctrl + Shift + F ]，物件垂直翻轉(Y Mirror)。

[ Ctrl ] + 鼠標拖曳(Drag)零件，或先選取圖示再選零件，可重復再制該零件。

※  除了零件可以移動、旋轉外，零件的接腳編號、零件序號、零件數值，都可以點選后移動或旋轉。

※  也可先選取圖示，即可任意移動物件或零件。



8.  更改零件屬性

依照題目要求，所有零件的序號、名稱、數值、符號以及包裝，必須與題本范例相同。一般而言只需修改零件數值(Value)屬性即可，但部份零件的數值欄位并未顯示出來，下列分別說明二種修改零件數值的方式：

(1) 電阻器屬性修改 (以「RES-1/4W」為例)

電阻器放置于工作編輯區時，由于電阻器的「數值 (Value)」屬性是有顯示的，其中「???」 是電阻值，因此，直接做以下設定：

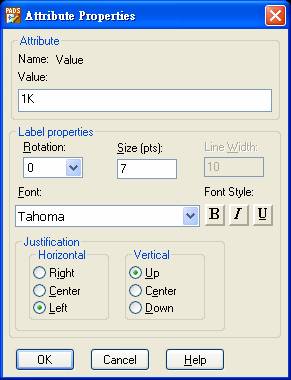

a. 鼠標左鍵二下點選電阻器符號旁的「???」，開啟「屬性特性 (Attribute Properties)」彈窗(如圖14所示)。

圖14 屬性特性彈窗



b.  確認屬性(Attribute)中是標示「Name: Value」(表示修改零件數值屬性)，如果是「Name: Tolerance」，則表示修改的是零件誤差屬性。

c. 然后在「數值 (Value)」欄位輸入要顯示的阻值(注意字母大小寫)。

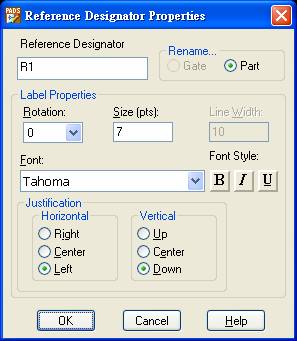

d.  如果要改變零件序號，鼠標左鍵二下點選電阻器符號旁的「R1」，開啟「序號特性 (Reference Designator Properties)」彈窗(如圖15所示)，在「序號 (Reference Designator )」欄位內輸入新序號，如果新序號已存在工作編輯區中，會出現序號已存在的警告彈窗。

圖15 修改零件序號


(2) 電容器屬性修改 (以「CAP-CX0B」為例)

部分零件如電容器(CAP-AE5或CAP-CX02)放置于工作編輯區時，「數值 (Value)」屬性是沒有顯示的，圖示上并無顯示電容值(Value)，這時我們需要設定顯示并輸入電容值。

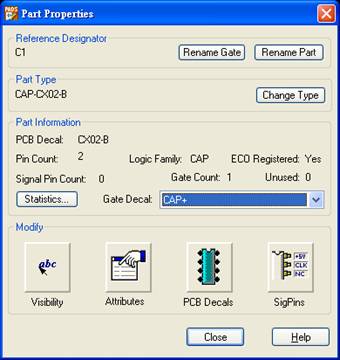

a.  鼠標左鍵二下點選電容器符號，開啟「零件特性 (Part Properties)」彈窗(如圖16所示)。

圖16 零件特性彈窗

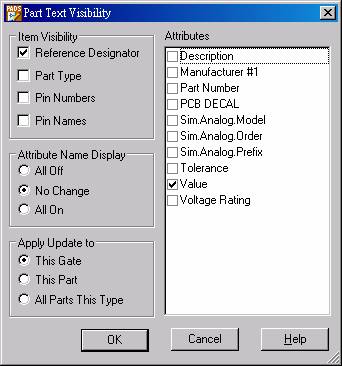

b.  點選彈窗中的「能見度 (Visibility)」圖示，開啟「零件文字能見度屬性 (Part Text Visibility)」彈窗(如圖17所示) ，必須勾選「數值(Value)」，并確認未勾選「誤差值(Tolerance)」，按「確認(OK)」，回到「零件特性 (Part Properties)」彈窗。

圖17 零件文字能見度屬性彈窗

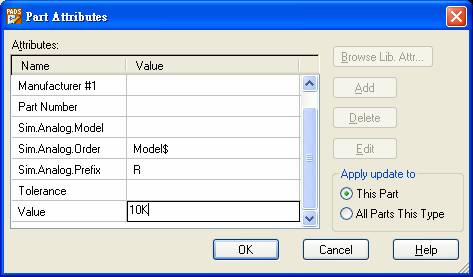

c.  再點選「屬性(Attributes)」圖示，開啟「零件屬性 (Part Attributes)」彈窗(如圖18所示)，然后在「數值(Value)」欄位輸入要顯示的電容值10uF。

圖18 零件屬性彈窗

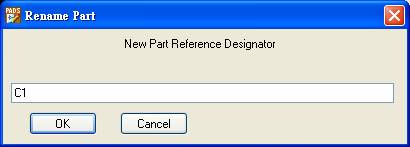

d.  如果要改變零件序號，可在「零件特性 (Part Properties)」彈窗(如圖16所示)，中按鈕，開啟「零件更名 (Rename Part)」彈窗(如圖19所示)，然后輸入新的序號即可，如果新序號已存在工作編輯區中，會出現序號已存在的警告彈窗。

圖19 修改零件序號


(3) 單晶片屬性修改(以「8051」為例)

術科第二階段第二、三題中的接地，是類比接地符號(AGND)，并非一般常用的系統接地符號(GND)，而8051單晶片其20腳位預設為系統接地(GND)，我們必須將其改為類比接地(AGND)，修改方式如下：

a.  鼠標左鍵二下點選8051單晶片符號，開啟如圖16「零件特性 (Part Properties)」 彈窗。

b.  點選彈窗中的「接腳訊號 (SigPins)」圖示，開啟「零件接腳訊號 (Part Signal Pins)」彈窗。

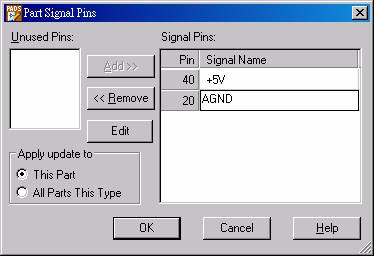

c.  在「接腳訊號 (Signal Pins)」欄位中的20腳位輸入[AGND](如圖20)。

圖20 零件接腳訊號彈窗


更改零件屬性小技巧：

※快速改變零件屬性：先確認是在選取任意物件狀態下，使用鼠標左鍵二次點選零件序號(Ref. Des.) 或零件數值(Value)，就可快速更改零件序號或零件數值。

※將兩零件序號交換：點選「電路圖編輯工具列」的「序號交換(Swap Refdes)」圖示，再點選要交換序號的兩個零件。

※同一零件接腳交換：點選「電路圖編輯工具列」的「接腳交換(Swap Pins)」圖示，再點選要交換的兩個接腳。



9.  刪除零件

先確認是在選取任意物件狀態或選取零件(Parts)狀態下，單一零件使用鼠標左鍵點一下選取，多個零件使用鼠標左鍵拖曳選取，或按住 [Ctrl] 鍵不放，然后使用鼠標左鍵點選欲選取的零件，最后按鍵盤 [Delete] 鍵，可刪除單一零件或多個零件。



刪除零件小技巧：

※快速連續刪除物件：點選「電路圖編輯工具列」的「刪除(Delete)」圖示，此時只要被鼠標左鍵點選的零件、連接線或文字都會刪除，如要取消此狀態，按鍵盤 [ESC] 鍵。



10. 連接零件線路

當所有零件放定位后，就可以拉零件的接腳連接線。

(1) 按鍵盤 [F2] 功能鍵或點選「電路圖編輯工具列」的「新增連接線 (Add Connection)」圖示。

(2) 鼠標左鍵先點一下開始零件的接腳端點，拉出一條連接線。

(3) 當連接線要轉90度時，鼠標左鍵點一下。

(4) 鼠標移到另一零件接腳端點或另一條連接線上，點一下鼠標左鍵，就完成一條連接線。

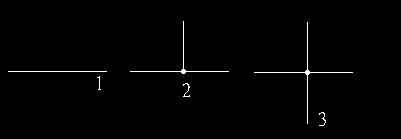

當兩條連接線互相交叉通過，視為不同電氣特性的連接線(如圖21所示 )，如果兩相互交叉的連接線是同一電氣特性，在拉連接線時，必須先接到連接線上，再從連接線拉出，如此在兩線交會處會出現一圓點(如圖22所示)。



11. 刪除連接線

(1) 使用鼠標左鍵拖曳選取連接線(可配合鍵盤 [Ctrl] 鍵連選)，再按鍵盤 [Delect] 鍵刪除。

(2) 在工作編輯區中按鼠標右鍵，在右鍵選單中選取「選擇連接線 (Select Connections)」選項，使用鼠標左鍵點選或拖曳欲刪除的連接線(可配合鍵盤 [Ctrl] 鍵連選)，再按鍵盤 [Delect] 鍵刪除。

圖21 兩條不同電氣特性相互交叉的連接線方式


圖22 兩條同一電氣特性相互交叉的連接線方式



有另一種連接線，用以表示多條連接線稱為匯流排(Bus)連接線。

(1) 點選「電路圖編輯工具列」的「新增匯流排 (Add Bus)」圖示。

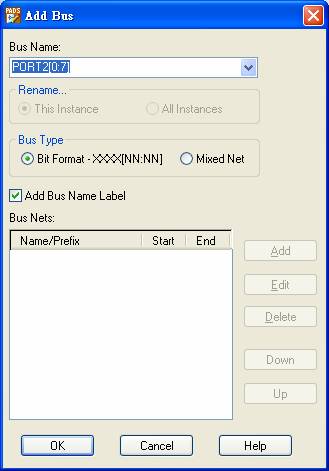

(2) 按鼠標左鍵開始拉匯流排連接線，按鼠標左鍵轉彎，按鼠標左鍵二下結束，開啟「新增匯流排 (Add Bus)」彈窗(如圖23所示)。

圖23 匯流排命名

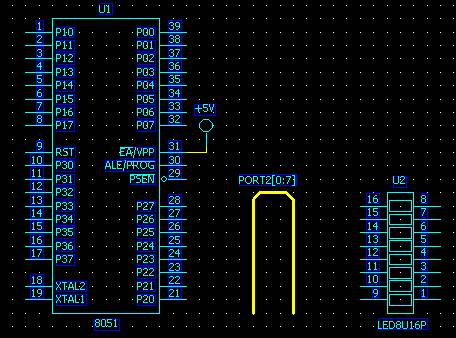

(3) 在「匯流排的名稱 (Bus Name)」欄位輸入「PORT2[7:0] 」，代表此匯流排PORT2_0到PORT2_7共有8條連接線組成(如圖24所示)。

圖24匯流排PORT2[0:7]



(4) 接著繪制第一條連接線，按鍵盤 [F2] 功能鍵或點選「電路圖編輯工具列」的「新增連接線 (Add Connection)」圖示。

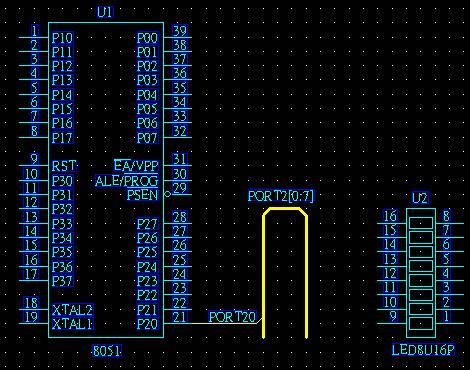

(5) 鼠標左鍵先點一下8051的第21支接腳端點，拉出一條連接線，在匯流排上點一下鼠標左鍵結束連接線，出現「新增匯流排網路名稱 (Add Bus Net name)」對話方塊(如圖25所示)，其預設為PORT20，按鍵盤[Enter] 鍵，完成第一條匯流排連接線(如圖26所示)。

圖25 輸入匯流排的連接線網路名稱

圖26 第一條匯流排連接線



(6) 其馀七條重復的連接線，我們使用復制的方式繪制，點選「電路圖編輯工具列」的「復制 (duplicate)」圖示。

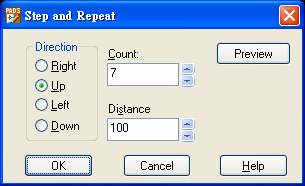

(7) 點選第一條「PORT20」匯流排連接線，然后鼠標右鍵，點選「重復步驟 (Step and Repeat)」選項，開啟「重復步驟 (Step and Repeat)」彈窗(如圖27所示)。

圖27復制設定



(8) 我們要往上重復七條連接線，每條線間隔100格點。因此，在「方向 (Direction)」區塊，點選「往上 (Up)」，「數量 (Count)」欄位，輸入[7] ，「距離 (Distance)」欄位輸入[100] 格點，按「確定 (OK)」復制完成后如圖28所示。

圖28 復制完成七條連接線

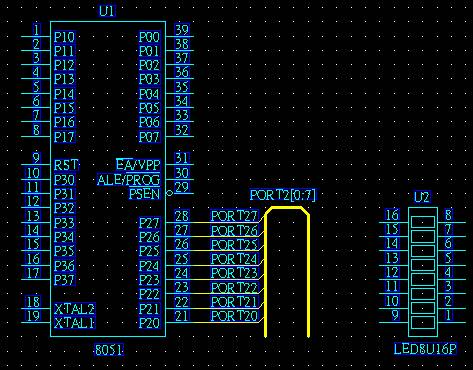

(9) 右側匯流排連接線繪制，以相同的方式先繪制匯流排右側第一條匯流排連接線「PORT20」，再使用「復制 (duplicate)」和「重復步驟 (Step and Repeat)」選項繪制另七條連接線，完成后如圖29所示。

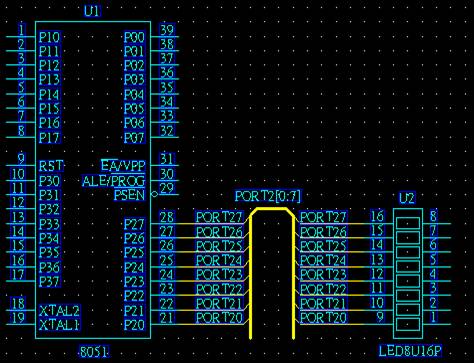

圖29 完成匯流排連接線



連接線小技巧：

※置放零件時，零件接腳端點和另一零件接腳端點放一起，圖30(a)所有在一起的接腳會自動連接，此時將其中一個零件移開，如圖30(b)兩接腳間就會自動產生連接線，這功能很適合拉電阻排的連接線，但要特別注意是否接腳端點對接腳端點。

※拉連接線時，鼠標左鍵可讓連接線轉角，要取消前一個轉角可按鍵盤[Backspace] 鍵，或鼠標右鍵選單中的「刪轉角(Del Corner)」選項。

※拉連接線時，一般都是直線，如果需要拉斜線時，可按鼠標右鍵選單中的「角度 (Angle)」選項。

 圖30(a) 零件接腳端點放一起                        圖30(b) 自動產生連接線



12. 刪除連接線

(1) 使用鼠標左鍵拖曳選取連接線(可配合鍵盤 [Ctrl] 鍵連選)，再按鍵盤 [Delect] 鍵刪除。

(2) 在工作編輯區中按鼠標右鍵，在右鍵選單中選取「選擇連接線 (Select Connections)」選項，使用鼠標左鍵點選或拖曳欲刪除的連接線(可配合鍵盤 [Ctrl] 鍵連選)，再按鍵盤 [Delect] 鍵刪除。



刪除連接線小技巧：
※快速連續刪除連接線：點選「電路圖編輯工具列」的「刪除(Delete)」圖示，此時只要被鼠標左鍵點選的連接線、零件或文字都會刪除，如要取消此狀態，按鍵盤 [ESC] 鍵。
