嵌入式微控制器所需要的
PCB電路設計是個相當龐大的工程。對進階的微控制器而言，光是資料表和技術文件就可以長達好幾百頁。
在開始設計電路前，最好可以先畫出專題中所有主要元件的運作流程圖，包含所有和微控制器之間有界面的周邊裝置。
ARM Cortex-M微控制器
本文將聚焦在導入ARM Cortex-M微控制器所需的PCB電路設計考量。ARM Cortex-M微控制器有不同晶片制造商供應的不同版本。
具有32位元架構的ARM Cortex-M和典型的8位元微控制器相比特別適合密集與計算強度高的工作。如果有需要更大記憶體容量空間或?yàn)槲磥淼臄U(kuò)充需求而能簡化系統平臺轉移的應用，32位元微控制器也具有優勢。
我們要討論的ARM Cortex-M微控制器是ST Microelectronics出品的STM32家族；更精確地說，我們會聚焦在STM32F4系列。
然而，STM32家族其實包含很多機型，例如超低功耗的STM32L系列和效能高于及低于STM32F4版本的系列。效能最高的版本是STM32F7，每秒能夠執行10億個指令。在效能最低的機型里則有每秒只執行2600萬個指令的STM32L0。

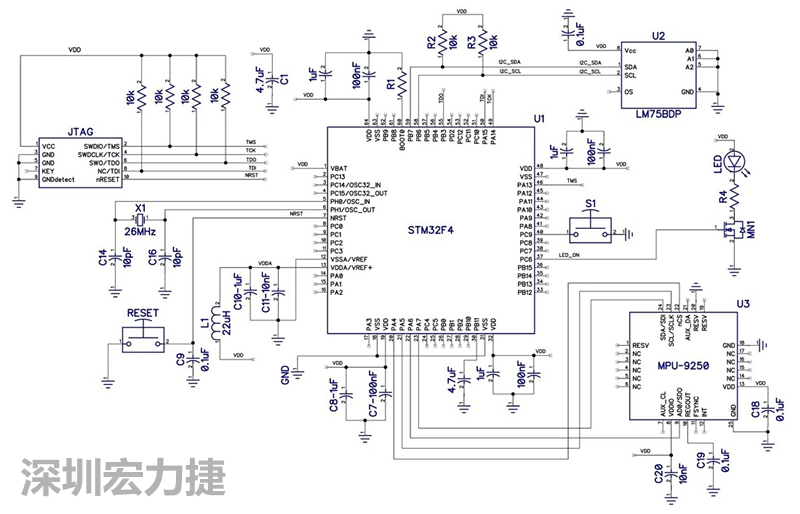

請參考下方圖1里本文所根據的STM32F4微控制器的電路圖。
圖 1. STM32F4微控制器的電路圖。
電源設計
電路的供電是硬件設計最重要的環節之一；不要等到設計的后期才決定供電和接地的配置。
微控制器使用的電流由多重因素決定，例如工作電壓、時脈頻率，和輸入/輸出腳位的負載。
MCU上每個電源VDD腳位旁應該要有盡可能接近的位置安排1uF和100nF陶瓷電容器（例如圖1的C7和C8）來提供電源解藕。另外應加裝4.7uF陶瓷電容器（圖1中C1）在接近供應VDD的主要電路布線上IC的位置。
具有類比數位轉換器（ADC）的微控制器通常也有獨立的電源（VDDA）和接地腳位（VSSA）專供類比訊號使用。這些腳位需特別避免雜訊。
VDDA腳位應有1uF和10nF陶瓷電容器（圖1中C10、C11），位置盡可能接近VDDA腳位。在多數情況下，我發現最好在VDDA腳位也加裝一個電感器（圖1中L1），形成LC低通濾波器來提供更穩定的類比電壓。
如果你的電源電壓高于微控制器的輸入電壓上限，則通常需要降壓型線性穩壓器。舉例來說，德州儀器出品的TPS795xx有特別低雜訊的特性，并且可以供應高達500mA的電流。
如果你的電源電壓明顯高于微控制器所需的電壓，則降壓型開關穩壓器會是比較好的選擇。當輸入電壓明顯高于輸出電壓時，線性穩壓器會浪費太多電力。
然而，通常能對開關穩壓器的輸出電壓用線性穩壓器進行次穩壓還是最好，這是因?yàn)榫€性穩壓器提供的電壓雜訊低很多。
時鐘
STM32F4可以內部或外部的系統時鐘執行。啟動時使用的系統時鐘是內部時脈（16 MHz），在系統起始化后可以透過軟體選取外部時脈來源。
STM32F4上的時鐘腳位可以驅動一個外部4到26 MHz 的石英晶體（參見圖1中X1）或可使用一個最高50 MHz的外部時鐘來源。
晶體的配置上必須嚴格遵守資料表上的指示。一般而言，布線要短，而晶體上的負載電容要和晶體制造商建議的數值相同。
GPIO
微控制器上的通用輸入輸出（GPIO）腳位可程式化，且可以透過軟體設定為輸入或輸出。
舉例來說，圖1中的S1是和一個被程式化為輸入的GPIO腳位相連的按鈕。STM32提供內建的上拉電阻器，所以這個按鈕不需要加裝外部的上拉電阻元件。此例的GPIO輸出用來驅動LED。
多數的GPIO腳位亦具有其他功能，而晶片上的各種周邊元件就是透過這些多功能腳位和外界聯系。
并非所有內部功能都能透過每個GPIO腳位使用，而且有嚴格的腳位對應要遵守，所以選擇要使用哪些腳位時務必參考資料表。
GPIO腳位可以用來驅動各種負載，而多數的腳位可以供應或承受最高25mA的電流。然而一般而言使用外部驅動電路來減輕微控制器GPIO驅動負載是較好的設計。可以參考圖1中MN1驅動LED的例子。
STM32每個腳位都有額定的電流上限，也有所有GPIO腳位電流總和的上限。
連接周邊元件
STM32透過UART、I2C、SPI和USB等界面來提供序列訊號連接。
舉例來說，在圖1里有一個溫度感應器（U2 – LM75BDP）透過I2C匯流排連接到微控制器。I2C匯流排上需要兩個上拉電阻器（R2、R3）連接汲極開路驅動器。
對于多數低速感測器這類的應用而言，我偏好使用I2C做為序列協定，因?yàn)樗挥脙蓷l電線來進行通訊。另外，和需要額外晶片選擇工作埠來處理每個周邊元件的SPI不同的是I2C使用單一的位址。
圖1里的SPI匯流排連接到Invensense出品的MPU-9250九軸動作感測器。MPU-9250包含一個三軸加速度計、一個三軸陀螺儀和一個三軸磁力儀。
編程連接器
STM32F4提供兩種系統內程式編輯（ISP）界面：序列線除錯（SWD）和JTAG。STM32較低價的版本只提供SWD界面。SWD和JTAG是微控制器最常采用的兩種編程界面。
結論
在本文中我們討論了微控制器的PCB電路設計，并針對能夠讀取輸入按鈕、驅動LED、和I2C溫度感應器以及SPI動作感應器通訊的STM32F4進行介紹。
